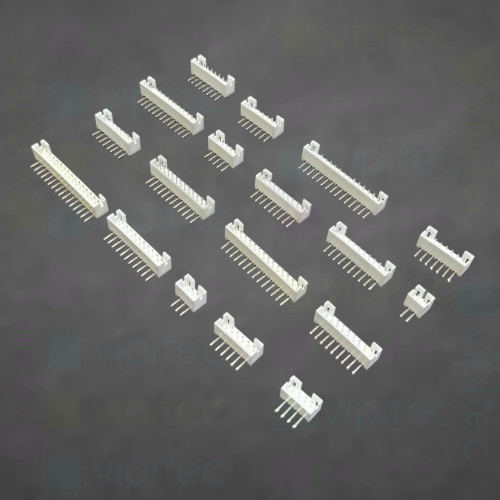

THT PH-2.0 Stiftleisten Auswahl, RM 2 mm, gewinkelt, 2 A, -25..85 °C

Bitte wählen Sie die gewünschte Variante aus:

Anzahl Pole

ab 0,056065 €
inkl. MwSt. zzgl. Versand
Netto ab 0,047114 €

Diese einreihigen, gewinkelten Stiftleisten aus der Serie PH-2.0 sind ein durchkontaktierender Leiterplattenverbinder (THT / Durchsteckmontage) mit einem Rastermaß (Pitch) von 2,0 mm. Als einreihiger Pin-Header (auch: Steckstift, Stiftleiste) führt die gewinkelte Bauform die Steckrichtung parallel zur Leiterplattenebene und ermöglicht so seitliche Kabel- oder Steckverbindungen bei begrenzter Durchsteckhöhe. Die PH-2.0-Serie ist ein etablierter Standard für kompakte Steckverbinder, die mit passenden Buchsengehäusen oder weiblichen Leisten kombinierbar sind.

Für die Montage ist die Leiste für THT (Through-Hole Technology) ausgelegt: die Pins werden mit der montageseitigen Stiftseite (Länge: 3,3 mm) durch die Leiterplatte gesteckt und werden dort verlötet, was mechanisch stabile Verbindungen erzeugt. Die Kontakte sind verzinnt (für gute Lötbarkeit und Korrosionsschutz) und für einen maximalen Kontaktstrom von 2 A spezifiziert; dieser Wert bezieht sich auf einen einzelnen Kontakt unter definierten Betriebsbedingungen. Der Betriebstemperaturbereich von -25 °C bis +85 °C deckt typische Anwendungen in Elektronikgeräten und Steuerungen ab. Das Bauteil entspricht den RoHS-Anforderungen und ist Teil der vipitec-Produktlinie "Professional".

Die gewinkelte, einreihige PH-2.0-Stiftleiste eignet sich für modulare Verbindungen von Platinen zu Kabeln, Steckverbindern oder Fremdmodulen, insbesondere wenn Stecker seitlich geführt werden sollen. Durch die THT-Ausführung bietet sie eine höhere mechanische Belastbarkeit gegenüber SMD-Varianten und ist deshalb für Anwendungen mit wiederholtem Ein- und Ausstecken oder erhöhter Zugbelastung empfehlenswert. Hinweise zur Auswahl: auf kompatible Buchsen-/Halterungsmaße (PH-2.0) und die notwendige Lötqualität achten, um zuverlässige elektrische und mechanische Verbindungen sicherzustellen.

Produkteigenschaften (Herstellerangaben)

Allgemein
Modell	PH-2.0 Stiftleiste
Serie	PH-2.0
vipitec Produktlinie
RoHS	Ja
Bauelement
Ausführung	Gewinkelt
Max. Kontaktstrom	2 A
Orientierung	0 °
Montageart	THT
Rastermaß (RM)	2 mm
Betriebstemperatur	-25 - 85 °C
Steckverbinder
Anzahl Reihen	1
Stiftleiste
Stiftlänge montageseitig (C)	3,3 mm
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.

Downloads

Datenblatt HS - PH-2.0-RM
