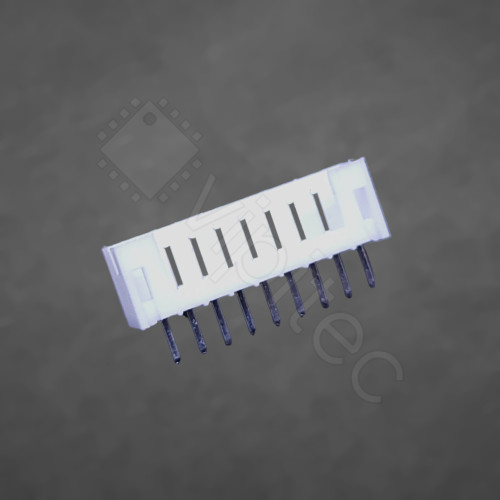

PH-2.0 1x9 Stiftleiste, männlich, 1-reihig, 9-polig, gerade, THT, RM 2,0 mm, weiß

Artikelnr.: 05-0004-0005L Kopiert!
🟢 990 Stück auf Lager

Anzahl Pole

Menge

Stückpreis¹

1+

1,540000 €

Netto 1,294118 €

5+

0,400400 €

Netto 0,336471 €

10+

0,260260 €

Netto 0,218706 €

20+

0,169169 €

Netto 0,142159 €

50+

0,087968 €

Netto 0,073923 €

100+

0,060100 €

Netto 0,050504 €
1,54 €
inkl. MwSt. zzgl. Versand
Netto 1,294118 €

Menge

Gesamt: ¹

Lieferzeit

Diese einreihige, gerade Stiftleiste im Format PH-2.0 ist ein männlicher Leiterplattenverbinder (auch Pin-Header oder Stiftverbinder genannt) mit 9 Kontakten. Das Bauteil ist für die Durchsteckmontage (THT, „through-hole technology“) ausgelegt und bietet eine formschlüssige, mechanisch robuste Verbindung zwischen Leiterplatte und abnehmbaren Steckergehäusen oder Jumpern. Das Rastermaß (Pitch/Raster) von 2,0 mm macht die Leiste kompatibel zu gängigen 2,0‑mm‑Stecksystemen und eignet sich sowohl für Prototypen als auch für Serienlayouts, bei denen eine sichere Steckverbindung und einfache Bestückung gefordert sind.

Die Kontakte sind verzinnt, wodurch eine gute Lötbarkeit und Korrosionsbeständigkeit der Kontaktflächen erreicht wird; verzinnen ist ein übliches Finish für zuverlässige Lötverbindungen und elektrische Leitfähigkeit. Die ausgelegte Kontaktlänge auf der Montageseite sorgt für ausreichend Material im Leiterplattenloch für eine stabile Lötverbindung, während der Isolationskörper die erforderliche Trennstrecke und mechanische Führung bietet. Elektrisch ist die Leiste für niedrige bis mittlere Ströme ausgelegt (höchstens 2 A) und weist einen geringen Kontaktwiderstand sowie einen hohen Isolationswiderstand auf, was sie für Signalanwendungen und einfache Stromversorgungen tauglich macht. Der zulässige Betriebstemperaturbereich ermöglicht den Einsatz in üblichen Elektronikumgebungen, die keine extremen Temperaturen verlangen.

Bei der Integration empfiehlt sich die Abstimmung der Bestückungs- und Lötprozesse auf THT‑Bauteile sowie die Auswahl passender Gehäuse und Buchsen für 2,0‑mm‑Pitch. Die gerade Orientierung (0°) erleichtert das platzsparende Layout in vielen Leiterplattenkonzepten und bietet eine vorhersehbare Steckrichtung. Als Teil der PH-2.0 Serie in der Professional‑Produktlinie ist die Stiftleiste eine nüchterne, standardisierte Lösung für Leiterplattenverbindungen; vor der Anwendung sollten jedoch die elektrischen Grenzwerte und mechanischen Abmessungen im konkreten Projekt geprüft werden, um Kompatibilität und sichere Funktion zu gewährleisten.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	PH-2.0 Stiftleiste
Serie	PH-2.0
vipitec Produktlinie
RoHS	Ja
Bauelement
Ausführung	Gerade
Max. Kontaktstrom	2 A
Max. Kontaktwiderstand	10 mΩ
Min. Isolationswiderstand	1.000 MΩ
Orientierung	0 °
Montageart	THT
Rastermaß (RM)	2 mm
Betriebstemperatur	-25 - 85 °C
Steckverbinder
Anzahl Pole (je Reihe)	9
Anzahl Reihen	1
Stiftleiste
Stiftlänge montageseitig (C)	3,3 mm
Höhe Isolationskörper (IK)	5,99 mm
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.
