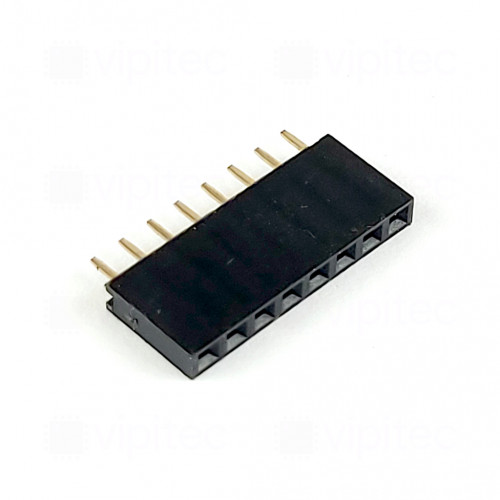

Buchsenleiste, 1-reihig, 8-polig, gerade, RM 2,54 mm, B 7 mm, C 3 mm

Artikelnr.: 05-0004-03007 Kopiert!
🟢 1185 Stück auf Lager

Anzahl Pole

Verpackungseinheiten

Blister, 165x230 mm à 360 Stück
5 auf Lager (= 1800 Stück)

Blister, 165x230 mm à 1000 Stück
nicht auf Lager – Angebot anfordern
Menge

Stückpreis¹

5+

0,594000 €

Netto 0,49916 €

50+

0,334800 €

Netto 0,281345 €

360+

0,120548 €

Netto 0,101301 €

1000+

0,074340 €

Netto 0,062470 €
0,594 €
inkl. MwSt. zzgl. Versand
Netto 0,49916 €

Menge

Gesamt: ¹

Lieferzeit

Mindestbestellmenge: 5 Stück

Diese einreihige, 8-polige Buchsenleiste ist eine gerade THT-Buchsenleiste mit einem Rastermaß (RM) von 2,54 mm (0,1 Zoll) und vergoldeten Kontaktflächen. Der Begriff Buchsenleiste steht für eine Reihe von weiblichen Steckkontakten (Buchsen), die in eine Leiterplatte eingelötet werden und als Gegenstück zu Stiftleisten (männliche Pin-Header) dienen. Das 2,54‑mm-Raster ist ein weit verbreiteter Standard in Elektronik- und Prototyping-Anwendungen und gewährleistet Kompatibilität mit üblichen 0,1‑Zoll-Steckerreihen und Jumpern.

Die vergoldete Oberfläche verbessert die Kontaktqualität und Korrosionsbeständigkeit, ohne dabei eine genaue Vergoldungsdicke zu implizieren; vergoldete Kontakte reduzieren jedoch typischerweise Übergangswiderstände und sorgen für zuverlässige Steckverbindungen bei häufigem Verbinden und Trennen. Mit einer steckseitigen Buchsentiefe von 7 mm steht ausreichend Kontakttiefe für stabile Steckverbindungen zur Verfügung, während die montageseitige Länge C von 3 mm die Länge des eingelöteten Teils beschreibt und für mechanischen Halt in der Leiterplatte sorgt. Elektrisch ist die Leiste für Nennströme bis 3 A pro Kontakt ausgelegt und bietet eine Isolationsspannung von 500 V; die Betriebstemperaturspanne reicht von −55 °C bis +105 °C, was den Einsatz unter industriellen Umgebungsbedingungen ermöglicht.

Als Teil der vipitec-Produktlinie "Industry" eignet sich diese Buchsenleiste für vielfältige Anwendungen wie Steckverbinder auf Leiterplatten, Programmier- und Debug-Header, Verbindungen zu Sensor- und Modulboards sowie Prüf- und Testaufbauten. Die THT-Montage gewährleistet höhere mechanische Festigkeit gegenüber reinen SMD-Lösungen, weshalb die Leiste vor allem dort genutzt wird, wo wiederholtes Stecken oder mechanische Belastung zu erwarten ist. Die Leiste ist RoHS‑konform; vor dem Einsatz sollten Sie die Spezifikation des jeweiligen Gegensteckers und die thermischen Anforderungen im konkreten Einsatzfall prüfen.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Nennbelastbarkeit (Strom)	3 A
vipitec Produktlinie
RoHS	Ja
Buchse
Buchsenlänge steckseitig	7 mm
Stiftlänge montageseitig (C)	3 mm
Bauelement
Anzahl Pole	8
Ausführung	Gerade
Isolationsspannung	500 V
Bauform	Gerade
Anzahl Reihen	1
Montageart	THT
Rastermaß (RM)	2,54 mm
Betriebstemperatur	-55 - 105 °C
Steckverbinder
Anzahl Pole (je Reihe)	8
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de
