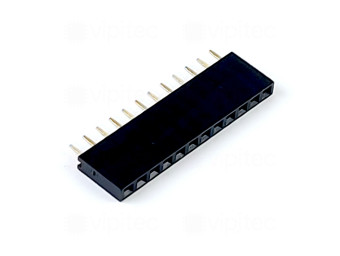

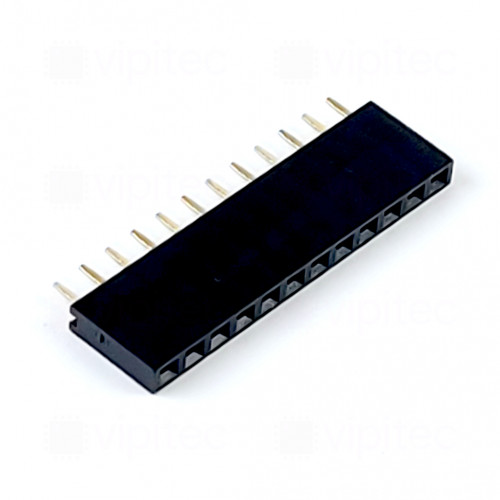

Buchsenleiste, 1-reihig, 12-polig, gerade, RM 2,54 mm, B 7 mm, C 3 mm

Artikelnr.: 05-0004-03010 Kopiert!
🟢 2275 Stück auf Lager

Anzahl Pole

Verpackungseinheiten

Blister, 165x230 mm à 240 Stück
17 auf Lager (= 4080 Stück)
Menge

Stückpreis¹

5+

0,644000 €

Netto 0,541176 €

50+

0,403400 €

Netto 0,338992 €

240+

0,175763 €

Netto 0,147700 €
0,644 €
inkl. MwSt. zzgl. Versand
Netto 0,541176 €

Menge

Gesamt: ¹

Lieferzeit

Mindestbestellmenge: 5 Stück

Diese einreihige, 12-polige Buchsenleiste (auch: Buchsenheader, weibliche Stiftleiste oder Socket-Header) ist als gerade Ausführung für THT-Montage konzipiert. Mit einem Rastermaß von 2,54 mm (0,1") passt sie zu gängigen Steckverbindern, Lochraster- und Eurokarten-Layouts und ermöglicht die einfache Verbindung von Kabeln, Flachbandkabeln oder Stiftleisten. Die gerade Bauform führt die Kontakte senkrecht zur Leiterplatte und ist dadurch besonders geeignet, wenn Steckverbinder orthogonal zur Platine benötigt werden.

Die Kontakte sind vergoldet ausgeführt, was Korrosionsbeständigkeit und einen niedrigen Kontaktwiderstand gewährleistet — vorteilhaft bei häufiger Steckzyklen oder niedrigen Signalpegeln. Elektrisch ist die Leiste bis 3 A Nennstrom belastbar und für Isolationsspannungen bis 500 V spezifiziert; der Einsatzbereich erstreckt sich damit von Steuer- und Signalanwendungen bis zu vielen Leistungsanwendungen im Niederspannungsbereich. Die steckseitige Buchsenlänge von 7 mm definiert die Einstecktiefe und Kompatibilität mit Gegensteckern, die montageseitige Länge C von 3 mm beschreibt den Teil der Buchse, der in der Leiterplatte geführt und verlötet wird. Die Material- und Temperaturangaben (Betriebstemperatur −55 bis 105 °C) sowie die RoHS-Konformität entsprechen den Anforderungen an industrielle Elektronik-Bauteile.

Als Teil der vipitec-Produktlinie "Industry" ist die Leiste auf robuste, langlebige Anwendungen ausgelegt, wobei die THT-Befestigung mechanisch stabile Verbindungen zwischen Modul und Leiterplatte bietet. Typische Einsatzfälle sind Steckverbindungen in Steuergeräten, Prototyping-Boards, Signalverzweigungen und modulare Elektroniksysteme, bei denen Standard-Raster, wiederholbare Steckzyklen und zuverlässige elektrische Kontakte gefordert sind. Beachten Sie bei der Konstruktion die Einstecktiefe und die mechanische Belastung der Lötstellen, um eine dauerhafte Verbindung sicherzustellen.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Nennbelastbarkeit (Strom)	3 A
vipitec Produktlinie
RoHS	Ja
Buchse
Buchsenlänge steckseitig	7 mm
Stiftlänge montageseitig (C)	3 mm
Bauelement
Anzahl Pole	12
Ausführung	Gerade
Isolationsspannung	500 V
Bauform	Gerade
Anzahl Reihen	1
Montageart	THT
Rastermaß (RM)	2,54 mm
Betriebstemperatur	-55 - 105 °C
Steckverbinder
Anzahl Pole (je Reihe)	12
