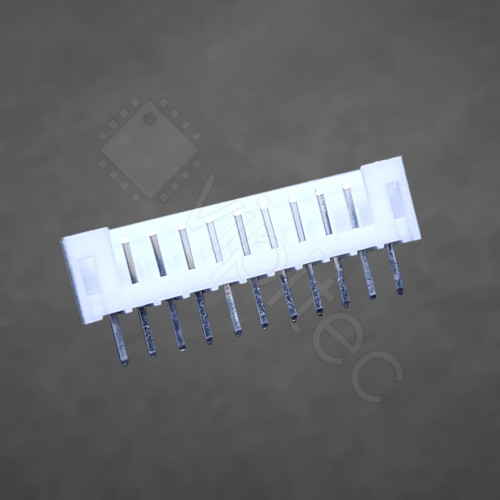

PH-2.0 1x11 Stiftleiste, männlich, 1-reihig, 11-polig, gerade, THT, RM 2,0 mm, weiß

Artikelnr.: 05-0004-0005N Kopiert!
🟢 490 Stück auf Lager

Anzahl Pole

Menge

Stückpreis¹

1+

1,550000 €

Netto 1,302521 €

5+

0,403000 €

Netto 0,338655 €

10+

0,261950 €

Netto 0,220126 €

20+

0,170267 €

Netto 0,143082 €

50+

0,092200 €

Netto 0,077479 €

100+

0,075400 €

Netto 0,063361 €
1,55 €
inkl. MwSt. zzgl. Versand
Netto 1,302521 €

Menge

Gesamt: ¹

Lieferzeit

Die einreihige, gerade Stiftleiste PH-2.0 (1x11) ist eine männliche Pfostenleiste bzw. Pin-Header für Durchsteckmontage (THT) mit einem Rastermaß (RM) von 2,0 mm. Solche Stiftleisten dienen als platzsparende Schnittstelle auf Leiterplatten zur Verbindung mit Buchsen, Steckgehäusen oder Kabeladaptern und werden häufig in Prototyping, Modul- und Sensoranschlüssen sowie in Steuer‑ und Signalkreisen verwendet. Als einreihige Ausführung mit 11 Polen bildet sie eine einfache, lineare Steckverbindung; die Orientierung von 0° (gerade) sorgt für eine senkrechte Aufnahme von Gegensteckern auf der Leiterplatte.

Die Stiftkontakte sind verzinnt ausgeführt, was die Lötbarkeit verbessert und den Kontakt vor Korrosion schützt. Die montageseitige Stiftlänge beträgt 3,3 mm und ermöglicht eine sichere Durchstecklötung mit ausreichendem Lotfillet; der Isolationskörper hat eine Bauhöhe von 5,99 mm, was das Platzangebot über der Platine und die Kompatibilität zu Gehäusen und Abdeckungen beeinflusst. Elektrisch ist die Leiste für kleinere Ströme bis 2 A ausgelegt, mit einem maximalen Kontaktwiderstand von 10 mΩ und einer minimalen Isolationswiderstandsspezifikation von 1.000 MΩ; der zulässige Betriebstemperaturbereich liegt bei -25 °C bis +85 °C. Die Bauteilserie PH-2.0 entspricht RoHS-Anforderungen und ist Teil der vipitec-Produktlinie "Professional".

Bei der Integration auf der Leiterplatte ist auf das 2,0‑mm-Raster und die korrekte Bohrbild‑/Pad-Geometrie für Durchsteckmontage zu achten. PH-2.0-Header sind in der Regel kompatibel mit gängigen 2,0‑mm-Steckgehäusen (z. B. PH‑Serie namhafter Hersteller), passende Gegenstecker und Crimp- oder Buchsengehäuse sollten jedoch vor der Bestückung auf Maßhaltigkeit und Rasterkompatibilität überprüft werden. Durch die robuste THT-Befestigung eignet sich die Stiftleiste für Anwendungen, in denen mechanisch belastbare Steckverbindungen erforderlich sind.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	PH-2.0 Stiftleiste
Serie	PH-2.0
vipitec Produktlinie
RoHS	Ja
Bauelement
Ausführung	Gerade
Max. Kontaktstrom	2 A
Max. Kontaktwiderstand	10 mΩ
Min. Isolationswiderstand	1.000 MΩ
Orientierung	0 °
Montageart	THT
Rastermaß (RM)	2 mm
Betriebstemperatur	-25 - 85 °C
Steckverbinder
Anzahl Pole (je Reihe)	11
Anzahl Reihen	1
Stiftleiste
Stiftlänge montageseitig (C)	3,3 mm
Höhe Isolationskörper (IK)	5,99 mm
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.

Downloads

Datenblatt HS - PH-2.0-SM
