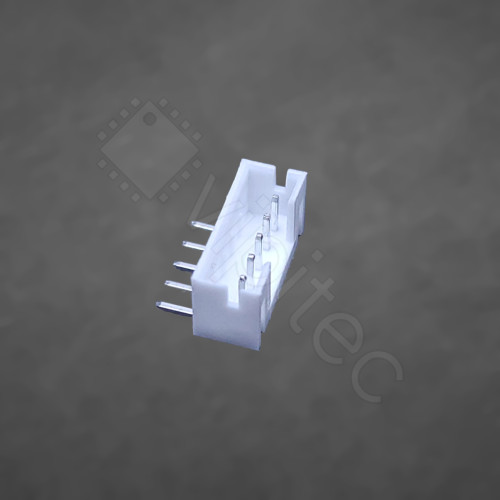

PH-2.0 1x5 Stiftleiste, männlich, 1-reihig, 5-polig, gewinkelt, THT, RM 2,0 mm, weiß

Artikelnr.: 05-0004-0004P Kopiert!
🟢 1990 Stück auf Lager

Anzahl Pole

Menge

Stückpreis¹

1+

1,520000 €

Netto 1,277311 €

5+

0,395200 €

Netto 0,332101 €

10+

0,256880 €

Netto 0,215866 €

20+

0,166972 €

Netto 0,140313 €

50+

0,086825 €

Netto 0,072963 €

100+

0,056436 €

Netto 0,047425 €
1,52 €
inkl. MwSt. zzgl. Versand
Netto 1,277311 €

Menge

Gesamt: ¹

Lieferzeit

Bei dieser Stiftleiste handelt es sich um eine einreihige, 5-polige, gewinkelte Stiftleiste im Rastermaß 2,0 mm (Serie PH-2.0). Sie ist als rechtwinklige Ausführung konzipiert (Orientierung 90°) und stellt eine platzsparende, mechanisch belastbare Verbindung zwischen Leiterplatte und Gegensteckern oder Kabelgehäusen her. Synonyme und Begriffsübersicht: Stiftleiste (auch Pin Header), gewinkelt (rechtwinklig, 90°), THT bzw. Durchsteckmontage (Pins werden durch die Leiterplatte gesteckt und von der Unterseite verlötet). Die kompakte 2,0‑mm‑Rasterung eignet sich für engere Bauteilbestückungen und ist kompatibel zu standardisierten 2,0‑mm‑Buchsenserien.

Funktional bietet die Leiste verzinnte Kontakte für gute Lötbarkeit und Korrosionsschutz im üblichen Anwendungsbereich; die montageseitige Stiftlänge von 3,5 mm unterstützt zuverlässige Lötverbindungen und eine sichere mechanische Verbindung zur Platine. Der Isolationskörper hat eine Höhe von 4,71 mm, was zusammen mit der rechtwinkeligen Bauform die Einbaulage und den Abstand zu anderen Bauteilen bestimmt. Elektrisch ist die Ausführung für bis zu 2 A Kontaktstrom ausgelegt, mit einem maximalen Kontaktspezifikationswert von 10 mΩ und einer Mindestisolationswiderstand von 1.000 MΩ, wodurch sie für Signalleitungen und schwächere Stromversorgungen geeignet ist. Der Temperaturbereich von −25 °C bis +85 °C deckt typische Elektronik-Einsatzbedingungen ab.

Die Ausführung ist RoHS‑konform und Teil der vipitec Produktlinie "Professional", was auf eine für industrielle Anwendungen geeignete Grundauslegung hinweist. Durch die THT-Montage ergibt sich eine höhere mechanische Festigkeit gegenüber reinen SMD‑Headern, weshalb diese Stiftleiste sich für Anwendungen mit wiederholtem Stecken und Ziehen oder erhöhter Zuglast eignet. Typische Einsatzgebiete sind Platinenverbindungen in Steuerungen, Modulen und Gehäusen, wo seitlich zugängliche Steckverbindungen verlangt werden; die fünf Pins ermöglichen die einfache Anbindung von bis zu fünf Leitungen für Signale oder Niederspannungsversorgungen. Bitte beachten Sie bei der Planung die Abstände und die Bauhöhe des Isolationskörpers, um eine kompatible Gegenbuchse und ausreichende Lötfreiheit sicherzustellen.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	PH-2.0 Stiftleiste
Serie	PH-2.0
vipitec Produktlinie
RoHS	Ja
Bauelement
Ausführung	Gewinkelt
Max. Kontaktstrom	2 A
Max. Kontaktwiderstand	10 mΩ
Min. Isolationswiderstand	1.000 MΩ
Orientierung	90 °
Montageart	THT
Rastermaß (RM)	2 mm
Betriebstemperatur	-25 - 85 °C
Steckverbinder
Anzahl Pole (je Reihe)	5
Anzahl Reihen	1
Stiftleiste
Stiftlänge montageseitig (C)	3,5 mm
Höhe Isolationskörper (IK)	4,71 mm
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.

Downloads

Datenblatt HS - PH-2.0-RM
