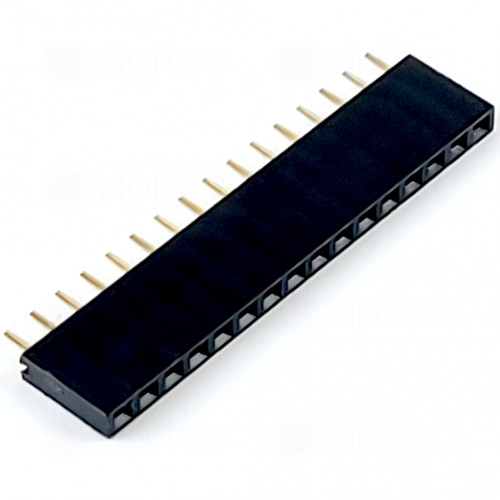

Buchsenleiste, 1-reihig, 16-polig, gerade, RM 2,54 mm, B 7 mm, C 3 mm

MPN: 05-0004-03012
Artikelnr.: 05-0004-03012
Lagerbestand: 1970

Anzahl Pole

Menge

Stückpreis¹

50+

0,311000 €

Netto 0,261345 €

200+

0,134352 €

Netto 0,112901 €
0,311 €
inkl. MwSt. zzgl. Versand
Netto 0,261345 €
Großpackungen

Blister, 165x230 mm à 200 Stück:
19 auf Lager (= 3800 Stück)

Menge

Gesamt:

Mindestbestellmenge: 50 Stück

Die einreihige, 16-polige Buchsenleiste ist ein durchsteckbarer Leiterplattenkontakt (THT) mit einem Rastermaß von 2,54 mm und geradem Aufbau. Als Buchsenleiste (auch: weibliche Pfostenleiste, female header oder Socket-Strip) bietet sie eine kompakte und zuverlässige Verbindung zwischen Leiterplatten, Kabeln bzw. modularen Komponenten und ist mit anderen 2,54‑mm‑Standardsteckern kompatibel. Die vergoldete Kontaktfläche sorgt für eine reduzierte Kontaktwiderstandsbildung und erhöhte Korrosionsbeständigkeit, was die elektrische Zuverlässigkeit insbesondere bei wechselnden Umgebungsbedingungen verbessert.

Die Steckseite weist eine Buchsenlänge von 7 mm auf, die Montageseite eine Länge von 3 mm; diese Abmessungen unterstützen sicheren Kontakt beim Stecken und ausreichende Kontaktfläche für das Lötpad bzw. die Befestigung auf der Leiterplatte. Die Konstruktion im Through‑Hole‑Format (THT) bietet mechanische Stabilität und ist geeignet für automatisierte Bestückungs- und Lötprozesse wie Wellenlöten. Mit einer Nennstrombelastbarkeit von 3 A und einer Isolationsspannung von 500 V eignet sich die Leiste für Signale und kleine Leistungsströme in Industrie- und Steuerungsanwendungen; der zulässige Betriebstemperaturbereich von −55 bis +105 °C deckt typische industrielle Einsatzbedingungen ab. Das Bauteil ist RoHS‑konform und Teil der vipitec Produktlinie "Industry", ausgelegt für industrielle Anwendungen mit fokus auf Langlebigkeit und Kompatibilität.

Praktische Einsatzbereiche sind Steckverbindungen zwischen Modulen, Pin‑Header‑Gegenstücke, Prototyping‑Aufbauten, Jumper‑Felder sowie Verbindungen in Steuer‑ und Regeltechnik. Bei der Platzierung auf der Leiterplatte ist das gerade Bauformat vorteilhaft für lineare Anordnungen und einfache Bestückung. Die Kombination aus Standardraster, vergoldeten Kontakten und THT‑Bauform macht die Leiste zu einer praxisorientierten Wahl, wenn mechanische Festigkeit, reproduzierbare Steckverbindungen und langfristige elektrische Zuverlässigkeit gefragt sind.

Produkteigenschaften

Logistik
Verfügbarkeit	auf Lager
Allgemein
Nennbelastbarkeit (Strom)	3 A
vipitec Produktlinie
RoHS-konform
Buchse
Buchsenlänge montageseitig (C)	3 mm
Buchsenlänge steckseitig (B)	7 mm
Bauelement
Anzahl Pole	16
Ausführung	Gerade
Isolationsspannung	500 V
Bauform	Gerade
Montageart	THT
Rastermaß (RM)	2,54 mm
Betriebstemperatur	-55 - 105 °C
Steckverbinder
Anzahl Pole (je Reihe)	16
Anzahl Reihen	1
