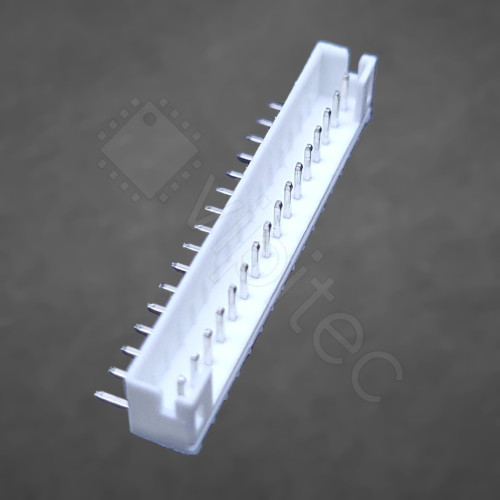

PH-2.0 1x16 Stiftleiste, männlich, 1-reihig, 16-polig, gewinkelt, THT, RM 2,0 mm, weiß

Artikelnr.: 05-0004-0005C Kopiert!
🟢 990 Stück auf Lager

Anzahl Pole

Menge

Stückpreis¹

1+

1,590000 €

Netto 1,336134 €

5+

0,434000 €

Netto 0,364706 €

10+

0,282100 €

Netto 0,237059 €

20+

0,184500 €

Netto 0,155042 €

50+

0,135000 €

Netto 0,113445 €

100+

0,117800 €

Netto 0,098992 €
1,59 €
inkl. MwSt. zzgl. Versand
Netto 1,336134 €

Menge

Gesamt: ¹

Lieferzeit

Die PH-2.0 1x16 gewinkelte Stiftleiste ist ein einreihiger, 16-poliger Leiterplatten-Steckverbinder im Rastermaß 2,0 mm (PH-2.0). Als gewinkelte Ausführung mit 90°-Orientierung ermöglicht sie platzsparende Rechtswinkelführung zwischen Leiterplatte und angeschlossenen Baugruppen; die Montage erfolgt als Durchsteckmontage (THT, Through-Hole Technology), was eine robuste Lötverbindung und mechanische Festigkeit gegenüber einseitig bestückten SMD-Alternativen bietet. Der Begriff "Stiftleiste" (auch Pin-Header oder Buchsenleiste, männlich) bezeichnet hier die Reihe von Metallstiften, die in passenden Buchsen oder Gehäusen als elektrische und mechanische Verbindung dienen.

Die Kontakte bestehen aus Messing mit verzinnter Oberfläche, was Korrosionsschutz mit guter Lötbarkeit verbindet; die montageseitige Stiftlänge beträgt 3,1 mm und sorgt für zuverlässige Einbettung in die Lötaugen. Technisch steht die Leiste für kleine bis mittlere Ströme mit einem maximalen Kontaktstrom von 2 A und einem maximalen Kontaktwiderstand von typ. 20 mΩ, bei einem Mindest-Isolationswiderstand von 1.000 MΩ. Der Isolationskörper hat eine Höhe von 4,8 mm, die Betriebstemperaturspanne reicht von −25 °C bis +85 °C, und das Bauteil ist RoHS-konform; diese Daten geben Hinweise auf Einsatzgrenzen hinsichtlich Strombelastung, elektrischer Zuverlässigkeit und Umgebungseinflüssen.

Typische Einsatzgebiete sind Leiterplattenverbindungen, modulare Steckverbindungen, Verdrahtungs- und Prüfaufbauten sowie allgemeine Elektronikgehäuse, in denen kompakte 2,0‑mm-Rasterverbindungen benötigt werden. Durch die standardisierte PH-2.0-Geometrie ist die Leiste mit gängigen PH-2.0-Buchsen, -Gehäusen und Crimp-/Stecksystemen kompatibel; bei der Verwendung ist auf geeignete Lötverfahren und ausreichende Zugentlastung der Anschlussleitungen zu achten, um mechanische Beanspruchung und thermische Belastungen innerhalb der spezifizierten Grenzwerte zu halten.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	PH-2.0 Stiftleiste
Serie	PH-2.0
vipitec Produktlinie
Material	Messing
RoHS	Ja
Bauelement
Ausführung	Gewinkelt
Max. Kontaktstrom	2 A
Max. Kontaktwiderstand	20 mΩ
Min. Isolationswiderstand	1.000 MΩ
Orientierung	90 °
Montageart	THT
Rastermaß (RM)	2 mm
Betriebstemperatur	-25 - 85 °C
Steckverbinder
Anzahl Pole (je Reihe)	16
Anzahl Reihen	1
Stiftleiste
Stiftlänge montageseitig (C)	3,1 mm
Höhe Isolationskörper (IK)	4,8 mm
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.

Downloads

Datenblatt HS - PH-2.0-RN
