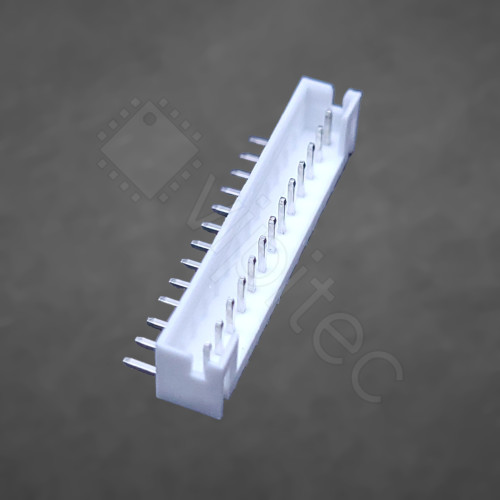

PH-2.0 1x13 Stiftleiste, männlich, 1-reihig, 13-polig, gewinkelt, THT, RM 2,0 mm, weiß

Artikelnr.: 05-0004-0004Z Kopiert!
🟢 490 Stück auf Lager

Anzahl Pole

Menge

Stückpreis¹

1+

1,570000 €

Netto 1,319328 €

5+

0,408200 €

Netto 0,343025 €

10+

0,265330 €

Netto 0,222966 €

20+

0,172465 €

Netto 0,144928 €

50+

0,109200 €

Netto 0,091765 €

100+

0,092400 €

Netto 0,077647 €
1,57 €
inkl. MwSt. zzgl. Versand
Netto 1,319328 €

Menge

Gesamt: ¹

Lieferzeit

Die PH-2.0 1x13 gewinkelte Stiftleiste ist ein einreihiger Leiterplattenstecker (auch bekannt als Stiftleiste, Pin-Header oder Leiterplattenstift) mit 13 Polen und 90°-Orientierung. Als THT-Bauteil (Durchsteckmontage) bietet sie eine mechanisch robuste Verbindung zur Leiterplatte und ist speziell für seitliche Steckverbindungen und platzsparende Layouts konzipiert. Die gewinkelte Ausführung erleichtert das Abführen von Kabeln oder das Verbinden von Tochterplatinen in Baugruppen mit begrenztem Bauraum.

Das 2,0 mm Raster (RM 2,0) macht die Leiste kompatibel zu gängigen 2,0‑mm-Buchsen bzw. Gehäusen und ermöglicht eine einfache Integration in Standardlayouts. Die verzinnte Oberfläche verbessert die Lötbarkeit und den Korrosionsschutz der Kontakte, die montageseitige Stiftlänge von 3,5 mm sorgt für zuverlässige Lötverbindungen. Elektrische Kenndaten wie ein maximaler Kontaktstrom von 2 A, ein maximaler Kontaktwiderstand von 10 mΩ sowie ein Isolationswiderstand ≥ 1.000 MΩ liefern Hinweise auf die Eignung für Signal- und Niederspannungsanwendungen; die Nennbetriebstemperatur von −25 bis +85 °C beschreibt den üblichen Einsatzbereich unter Industriebedingungen. Die Bauteiloberfläche und die konstruktiven Merkmale tragen zur langfristigen Funktionalität in typischen Elektronikapplikationen bei.

Die PH-2.0 Stiftleiste ist RoHS‑konform und Teil der vipitec Produktlinie Professional, ausgelegt für Serienbestückung ebenso wie für Prototyping. Durch die Kombination aus standardisiertem Rastermaß, gewinkelter Bauform und Durchsteckmontage eignet sie sich für Erweiterungssteckverbinder, Modulanschlüsse und mechanisch beanspruchte Verbindungen zwischen Platinen. Technische Details zur genauen Maß- und Anschlusslage stehen in den Produktspezifikationen zur Verfügung und sollten bei der Layoutplanung berücksichtigt werden.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	PH-2.0 Stiftleiste
Serie	PH-2.0
vipitec Produktlinie
RoHS	Ja
Bauelement
Ausführung	Gewinkelt
Max. Kontaktstrom	2 A
Max. Kontaktwiderstand	10 mΩ
Min. Isolationswiderstand	1.000 MΩ
Orientierung	90 °
Montageart	THT
Rastermaß (RM)	2 mm
Betriebstemperatur	-25 - 85 °C
Steckverbinder
Anzahl Pole (je Reihe)	13
Anzahl Reihen	1
Stiftleiste
Stiftlänge montageseitig (C)	3,5 mm
Höhe Isolationskörper (IK)	4,71 mm
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.

Downloads

Datenblatt HS - PH-2.0-RM
