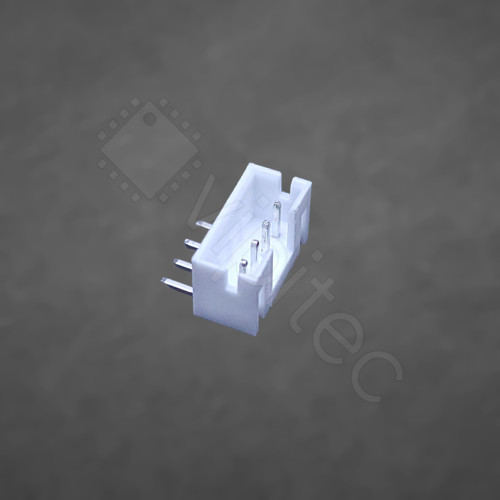

PH-2.0 1x4 Stiftleiste, männlich, 1-reihig, 4-polig, gewinkelt, THT, RM 2,0 mm, weiß

Artikelnr.: 05-0004-0004N Kopiert!
🟢 1990 Stück auf Lager

Anzahl Pole

Menge

Stückpreis¹

1+

1,520000 €

Netto 1,277311 €

5+

0,395200 €

Netto 0,332101 €

10+

0,256880 €

Netto 0,215866 €

20+

0,166972 €

Netto 0,140313 €

50+

0,086825 €

Netto 0,072963 €

100+

0,056436 €

Netto 0,047425 €
1,52 €
inkl. MwSt. zzgl. Versand
Netto 1,277311 €

Menge

Gesamt: ¹

Lieferzeit

Die PH-2.0 1x4 Stiftleiste ist eine einreihige, 4-polige, gewinkelte Leiterplattenleiste im Rastermaß 2,0 mm. Als männlicher Steckverbinder (auch: Stiftleiste, Header, Pfostenverbinder) mit einer Orientierung von 90° eignet sie sich zur rechtwinkligen Verbindung von Platinen zu Kabeln oder zu anderen Leiterplatten und schafft eine kompakte, platzsparende Übergangsführung zwischen horizontalen und vertikalen Baugruppen. Die Ausführung als gewinkelte THT-Bauform (Durchsteckmontage) verleiht der Verbindung mechanische Stabilität und erleichtert das Lötverfahren durch geprüfte Lötanschlusslängen.

Technisch bietet die Leiste verzinnte Kontakte für gute Lötbarkeit und erhöhte Korrosionsbeständigkeit; die stiftseitige Länge beträgt 3,5 mm, was ausreichend Einstecktiefe und Lötpadkontakt sicherstellt. Der Isolationskörper hat eine Höhe von 4,71 mm, das Rastermaß (RM) von 2,0 mm entspricht gängigen PH-2.0-Systemen und erlaubt die Kombination mit passenden Buchsen oder Gehäusen. Elektrisch ist die Leiste für Ströme bis 2 A ausgelegt, der maximale Kontaktwiderstand liegt bei 10 mΩ, der minimale Isolationswiderstand bei 1.000 MΩ; der zulässige Betriebstemperaturbereich liegt bei -25 bis 85 °C. Die Bauteilserie PH-2.0 bietet damit eine zuverlässige Lösung für Signal- und Niederstrom-Anwendungen in Industrie- und Elektronikprojekten.

Für die Praxis bedeutet das: Die gewinkelte THT-Montage sorgt für robuste Lötverbindungen bei manueller Bestückung oder Wellenlötprozessen, das verzinnte Finish erleichtert die Montage und verlängert die Lebensdauer unter normalen Betriebsbedingungen. Beachten Sie die elektrischen Grenzwerte (max. 2 A) und die mechanischen Abmessungen (Pinlänge, Isolationshöhe, Rastermaß), um Kompatibilität mit Gehäusen, Steckergehäusen oder bereits vorhandenen Leiterplattenlayouts sicherzustellen. Das Produkt ist RoHS-konform und gehört zur vipitec Produktlinie „Professional“, sodass es für industrielle und professionelle Anwendungen geeignet ist, die moderate Ströme und standardisierte 2,0‑mm-Raster erfordern.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	PH-2.0 Stiftleiste
Serie	PH-2.0
vipitec Produktlinie
RoHS	Ja
Bauelement
Ausführung	Gewinkelt
Max. Kontaktstrom	2 A
Max. Kontaktwiderstand	10 mΩ
Min. Isolationswiderstand	1.000 MΩ
Orientierung	90 °
Montageart	THT
Rastermaß (RM)	2 mm
Betriebstemperatur	-25 - 85 °C
Steckverbinder
Anzahl Pole (je Reihe)	4
Anzahl Reihen	1
Stiftleiste
Stiftlänge montageseitig (C)	3,5 mm
Höhe Isolationskörper (IK)	4,71 mm
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.

Downloads

Datenblatt HS - PH-2.0-RM
