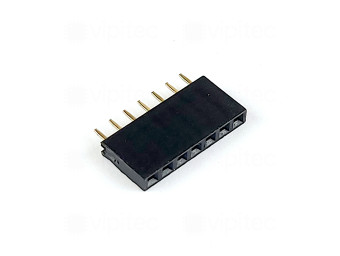

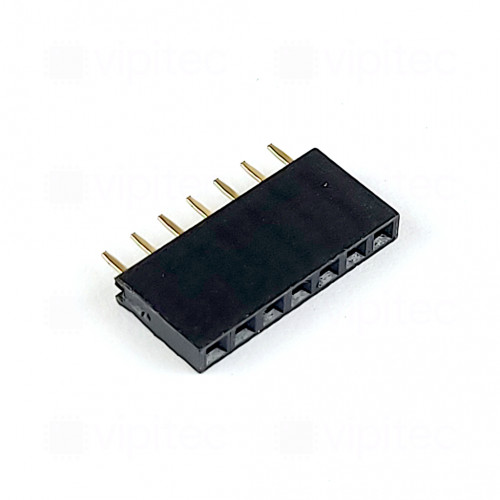

Buchsenleiste, 1-reihig, 7-polig, gerade, RM 2,54 mm, B 7 mm, C 3 mm

Artikelnr.: 05-0004-03006 Kopiert!
🟢 1470 Stück auf Lager

Anzahl Pole

Verpackungseinheiten

Blister, 165x230 mm à 440 Stück
6 auf Lager (= 2640 Stück)

Blister, 165x230 mm à 1000 Stück
nicht auf Lager – Angebot anfordern
Menge

Stückpreis¹

5+

0,622000 €

Netto 0,522689 €

50+

0,110000 €

Netto 0,092437 €

440+

0,060432 €

Netto 0,050783 €

1000+

0,049222 €

Netto 0,041363 €
0,622 €
inkl. MwSt. zzgl. Versand
Netto 0,522689 €

Menge

Gesamt: ¹

Lieferzeit

Mindestbestellmenge: 5 Stück

Diese einreihige, 7-polige Buchsenleiste (auch bekannt als Female-Header, Buchsenstrip oder Socket-Strip) ist für die Durchsteckmontage (THT) ausgelegt und bietet ein kompaktes, gerade ausgeführtes Steckverbindungsfeld im Rastermaß 2,54 mm. Aufgrund des standardisierten RM von 2,54 mm lässt sich die Leiste mit gängigen Stiftleisten, Pfostensteckern und Kabelsteckern desselben Pitch problemlos kombinieren. Die vergoldete Oberfläche sorgt für zuverlässigen Kontakt und verbesserte Korrosionsbeständigkeit gegenüber unbeschichteten Materialien, was die Kontaktqualität bei häufiger Steckzyklen erhöht.

Mit einer Nennbelastbarkeit von 3 A und einer Isolationsspannung von 500 V eignet sich die Leiste für viele Signal- und leichte Leistungsanwendungen innerhalb des angegebenen Betriebstemperaturbereichs von −55 bis +105 °C; dadurch ist sie für industrielle Einsatzbedingungen geeignet. Die Angaben zu Buchsenlängen beschreiben die Einstecktiefe (7 mm) und C = 3 mm die montageseitige Pinlänge zur Leiterplatteneinführung und Lötverbindung. Die gerade Bauform und die THT-Montage gewährleisten mechanische Stabilität auf der Leiterplatte, insbesondere bei Steckverbindungen mit wiederholten mechanischen Belastungen.

Praktische Einsatzbereiche sind z. B. Steckverbindungen für Kabelkonfektionen, Jumper-Header, Programmer- oder Messanschlüsse sowie Verbindungen zu Tochterplatinen und Adaptermodulen. Die RoHS-Konformität sowie die Einordnung in die vipitec-Produktlinie "Industry" weisen auf eine Auslegung für industrielle Anwendungen und umrissene Langzeitverfügbarkeit hin. Begriffe wie RM (Rastermaß) und THT (Through-Hole Technology, Durchsteckmontage) sind standardisierte Beschreibungen, die Kompatibilität und Montagemethode eindeutig festlegen.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Nennbelastbarkeit (Strom)	3 A
vipitec Produktlinie
RoHS	Ja
Buchse
Buchsenlänge steckseitig	7 mm
Stiftlänge montageseitig (C)	3 mm
Bauelement
Anzahl Pole	7
Ausführung	Gerade
Isolationsspannung	500 V
Bauform	Gerade
Anzahl Reihen	1
Montageart	THT
Rastermaß (RM)	2,54 mm
Betriebstemperatur	-55 - 105 °C
Steckverbinder
Anzahl Pole (je Reihe)	7
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de
