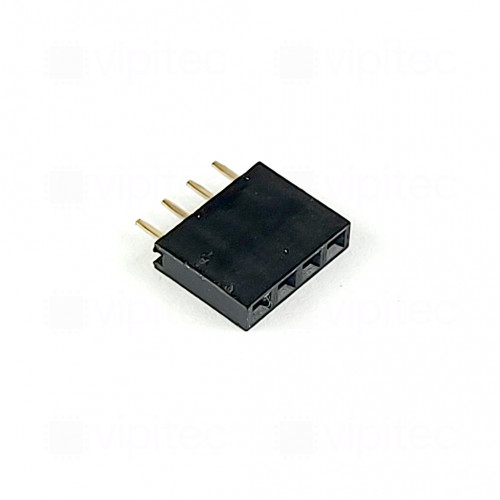

Buchsenleiste, 1-reihig, 4-polig, gerade, RM 2,54 mm, B 7 mm, C 3 mm

Artikelnr.: 05-0004-03003 Kopiert!
🟢 1877 Stück auf Lager

Anzahl Pole

Verpackungseinheiten

Blister, 165x230 mm à 760 Stück
4 auf Lager (= 3040 Stück)

Blister, 165x230 mm à 1000 Stück
nicht auf Lager – Angebot anfordern
Menge

Stückpreis¹

5+

0,572000 €

Netto 0,480672 €

50+

0,126600 €

Netto 0,106387 €

500+

0,047196 €

Netto 0,039661 €

760+

0,040464 €

Netto 0,034004 €

1000+

0,038441 €

Netto 0,032303 €
0,572 €
inkl. MwSt. zzgl. Versand
Netto 0,480672 €

Menge

Gesamt: ¹

Lieferzeit

Mindestbestellmenge: 5 Stück

Bei der einreihigen, 4-poligen Buchsenleiste handelt es sich um eine gerade THT-Buchsenleiste (Weiblicher Steckverbinder, engl. female header) mit einem Rastermaß (RM) von 2,54 mm (0,1 Zoll). Das Rastermaß bezeichnet den Abstand der Mittelpunkte benachbarter Kontakte und macht diese Buchsenleiste kompatibel zu gängigen Stiftleisten, Steckbrücken und Standard‑Prototyping‑Boards. Die kompakte 1x4-Ausführung eignet sich für Signal‑ und Niederspannungsverbindungen, Umschalt- und Verbindungsanwendungen in Steuerungen, Baugruppen und Prototypen.

Die Kontakte sind vergoldet, was den Kontaktwiderstand reduziert und die Korrosionsbeständigkeit verbessert, ohne Anspruch auf eine bestimmte Lebensdauer oder Kontaktzyklen zu erheben. Die steckseitige Buchsentiefe beträgt 7 mm, die montageseitige Buchsenlänge 3 mm (C); dies bedeutet, dass die Kontaktaufnahme am Steckanschluss ausreichend Überlappung bietet, während die kürzeren Lötanschlüsse für einen sicheren Durchsteck‑Lötprozess (THT) ausgelegt sind. THT‑Montage liefert mechanisch stabile Verbindungen, die bei vibrationsbelasteten oder industriellen Umgebungen Vorteile gegenüber reinen SMD‑Lösungen bieten können.

Elektrisch ist die Leiste für Nennströme bis 3 A und eine Isolationsspannung von 500 V spezifiziert; der zulässige Betriebstemperaturbereich reicht von −55 °C bis +105 °C. Die Ausführung ist RoHS‑konform und gehört zur vipitec‑Produktlinie "Industry", wodurch sie für industrielle Anwendungen und Standard‑Elektronikprojekte geeignet ist. Hinweise zur Planung: Beim Layout ist das 2,54‑mm‑Raster zu berücksichtigen, ebenso wie ausreichende Lötpads und mechanische Fixierpunkte für die Durchsteckmontage.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Nennbelastbarkeit (Strom)	3 A
vipitec Produktlinie
RoHS	Ja
Buchse
Buchsenlänge steckseitig	7 mm
Stiftlänge montageseitig (C)	3 mm
Bauelement
Anzahl Pole	4
Ausführung	Gerade
Isolationsspannung	500 V
Bauform	Gerade
Anzahl Reihen	1
Montageart	THT
Rastermaß (RM)	2,54 mm
Betriebstemperatur	-55 - 105 °C
Steckverbinder
Anzahl Pole (je Reihe)	4
