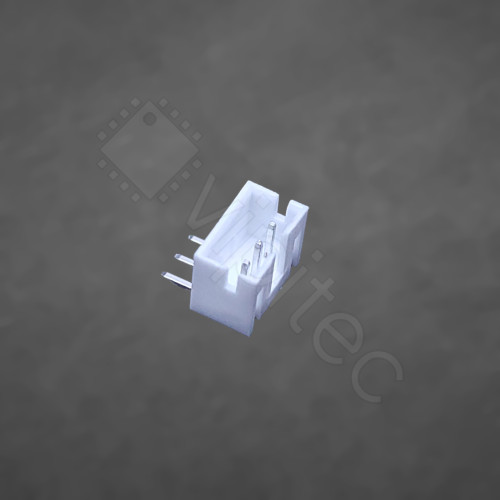

PH-2.0 1x3 Stiftleiste, männlich, 1-reihig, 3-polig, gewinkelt, THT, RM 2,0 mm, weiß

Artikelnr.: 05-0004-0004M Kopiert!
🟢 1990 Stück auf Lager

Anzahl Pole

Menge

Stückpreis¹

1+

1,520000 €

Netto 1,277311 €

5+

0,395200 €

Netto 0,332101 €

10+

0,256880 €

Netto 0,215866 €

20+

0,166972 €

Netto 0,140313 €

50+

0,086825 €

Netto 0,072963 €

100+

0,056436 €

Netto 0,047425 €
1,52 €
inkl. MwSt. zzgl. Versand
Netto 1,277311 €

Menge

Gesamt: ¹

Lieferzeit

Die PH-2.0 1x3 Stiftleiste ist ein einreihiger, 3-poliger, gewinkelter Steckverbinder (Pin-Header / Stiftverbinder) mit einem Rastermaß (RM) von 2,0 mm. Sie ist in einem weißen Isolationskörper ausgeführt und bietet durch die 90°-Orientierung eine platzsparende Möglichkeit, Leiterplattenverbindungen rechtwinklig auszuführen. Als THT-Bauteil (Through-Hole Technology / Durchsteckmontage) wird die Leiste durch die Leiterplatte geführt und eingelötet, was eine robuste mechanische Verbindung gegenüber oberflächenmontierten Varianten liefert.

Die metallischen Kontakte sind verzinnt ausgeführt, was die Lötbarkeit und den Korrosionsschutz verbessert. Die montageseitige Stiftlänge beträgt 3,5 mm, die Höhe des Isolationskörpers 4,71 mm. Elektrisch liegt der maximale Kontaktstrom bei 2 A, der maximale Kontaktwiderstand bei 10 mΩ und der minimale Isolationswiderstand bei 1.000 MΩ; der spezifizierte Betriebstemperaturbereich reicht von −25 bis 85 °C. Die Leiste gehört zur Serie PH-2.0 und zur vipitec-Produktlinie „Professional“ und erfüllt RoHS-Anforderungen.

Wichtige Begriffe: Unter „Rastermaß (RM)“ versteht man den Abstand zwischen den Mittelpunkten benachbarter Pins (hier 2,0 mm), „THT“ bezeichnet die Einbauart durch die Leiterplatte (Through-Hole), „verzinnt“ beschreibt eine Zinnbeschichtung der Kontakte zur besseren Lötbarkeit, „Kontaktwiderstand“ ist der elektrische Widerstand an der Kontaktstelle (je niedriger, desto zuverlässiger die Verbindung) und „Isolationswiderstand“ gibt an, wie gut der Isolator gegen Leckströme schützt. Die Stiftleiste eignet sich überall dort, wo eine kompakte, rechtwinklige und mechanisch belastbare Verbindung mit standardisierten 2,0‑mm-Steckpartnern benötigt wird; passende Buchsen oder Gehäuse im 2,0‑mm-Raster ermöglichen die Kombination zu kompletten Steckverbindersystemen.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	PH-2.0 Stiftleiste
Serie	PH-2.0
vipitec Produktlinie
RoHS	Ja
Bauelement
Ausführung	Gewinkelt
Max. Kontaktstrom	2 A
Max. Kontaktwiderstand	10 mΩ
Min. Isolationswiderstand	1.000 MΩ
Orientierung	90 °
Montageart	THT
Rastermaß (RM)	2 mm
Betriebstemperatur	-25 - 85 °C
Steckverbinder
Anzahl Pole (je Reihe)	3
Anzahl Reihen	1
Stiftleiste
Stiftlänge montageseitig (C)	3,5 mm
Höhe Isolationskörper (IK)	4,71 mm
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.

Downloads

Datenblatt HS - PH-2.0-RM
