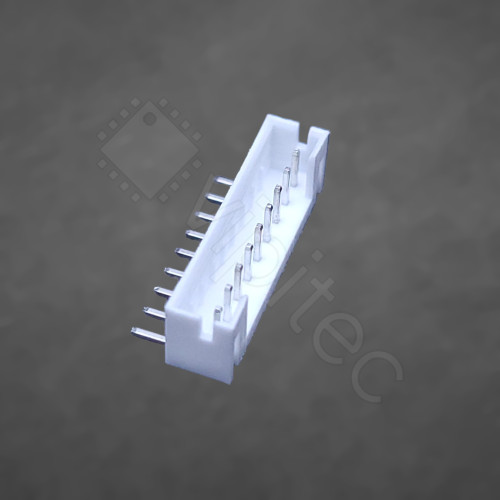

PH-2.0 1x9 Stiftleiste, männlich, 1-reihig, 9-polig, gewinkelt, THT, RM 2,0 mm, weiß

Artikelnr.: 05-0004-0004V Kopiert!
🟢 1890 Stück auf Lager

Anzahl Pole

Menge

Stückpreis¹

1+

1,540000 €

Netto 1,294118 €

5+

0,400400 €

Netto 0,336471 €

10+

0,260260 €

Netto 0,218706 €

20+

0,169169 €

Netto 0,142159 €

50+

0,087968 €

Netto 0,073923 €

100+

0,060100 €

Netto 0,050504 €
1,54 €
inkl. MwSt. zzgl. Versand
Netto 1,294118 €

Menge

Gesamt: ¹

Lieferzeit

Diese einreihige, gewinkelte Stiftleiste ist ein 1×9‑Pin Header im 2,0‑mm‑Raster (PH‑2.0) und dient als standardisierter Leiterplattensteckverbinder für platzsparende 90°‑Schnittstellen. Als Synonyme und Erläuterungen: Stiftleiste (auch Pfostenleiste, Pin Header, male header) bezeichnet hier die einreihige, männliche Kontaktanordnung; gewinkelt meint die 90°‑Orientierung, die das Verbinden von horizontalen Kabeln oder Steckgehäusen mit einer vertikal liegenden Leiterplatte erleichtert. Der Isolationskörper (Isolationskörperhöhe ca. 4,71 mm) führt die Kontakte elektrisch und sorgt für definierte Abstände zwischen den Polen; die Oberfläche der Kontakte ist verzinnt, was die Lötbarkeit verbessert und Korrosionsschutz bietet.

Die Ausführung in Durchsteckmontage (THT) erzeugt eine mechanisch stabile Verbindung zur Leiterplatte und eignet sich für Anwendungen, in denen erhöhte Zugfestigkeit und zuverlässige Lötverbindungen gefordert sind. Mit einer montageseitigen Stiftlänge von 3,5 mm bleibt ausreichend Material für einen sauberen Lötfilz, was die Kontaktstabilität erhöht. Elektrisch ist die Leiste für Signal‑ und Niederspannungsanwendungen ausgelegt: max. Kontaktstrom 2 A, typischer maximaler Kontaktwiderstand 10 mΩ und eine Isolationsfestigkeit von mindestens 1.000 MΩ; der Betriebstemperaturbereich liegt bei −25 bis 85 °C. Diese Werte machen das Bauteil geeignet für digitale Signale, Steuerleitungen und kleinere Leistungszweige, wobei bei Strömen nahe 2 A die Leiterbahn‑ und Lötstellenauslegung zu berücksichtigen ist.

Die PH‑2.0 Stiftleiste aus der vipitec Professional Linie ist Teil einer etablierten Serie von 2,0‑mm‑Raster‑Verbinderkomponenten und lässt sich in modularen Aufbauten, Sensor‑ oder Modulanschlüssen sowie in Prototypen und Seriengeräten einsetzen, wo kompakte, rechtwinklige Steckverbindungen gefordert sind. Durch die Kombination aus standardisiertem Raster, verzinnter Oberfläche und THT‑Bauweise bietet die Leiste eine robuste, reproduzierbare Verbindungsoption für Leiterplattenkonstruktionen mit begrenztem Bauraum und definierten elektrischen Anforderungen.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	PH-2.0 Stiftleiste
Serie	PH-2.0
vipitec Produktlinie
RoHS	Ja
Bauelement
Ausführung	Gewinkelt
Max. Kontaktstrom	2 A
Max. Kontaktwiderstand	10 mΩ
Min. Isolationswiderstand	1.000 MΩ
Orientierung	90 °
Montageart	THT
Rastermaß (RM)	2 mm
Betriebstemperatur	-25 - 85 °C
Steckverbinder
Anzahl Pole (je Reihe)	9
Anzahl Reihen	1
Stiftleiste
Stiftlänge montageseitig (C)	3,5 mm
Höhe Isolationskörper (IK)	4,71 mm
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.

Downloads

Datenblatt HS - PH-2.0-RM
