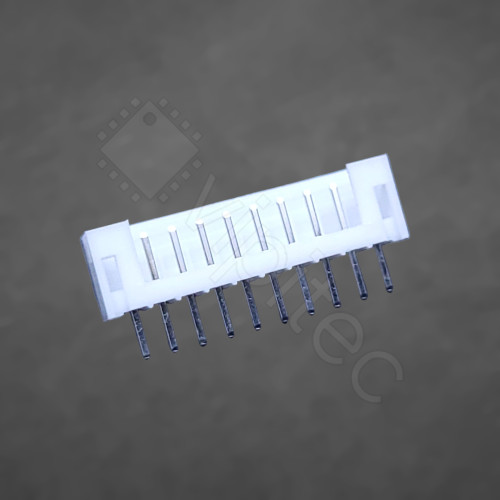

PH-2.0 1x10 Stiftleiste, männlich, 1-reihig, 10-polig, gerade, THT, RM 2,0 mm, weiß

Artikelnr.: 05-0004-0005M Kopiert!
🟢 1890 Stück auf Lager

Anzahl Pole

Menge

Stückpreis¹

1+

1,550000 €

Netto 1,302521 €

5+

0,403000 €

Netto 0,338655 €

10+

0,261950 €

Netto 0,220126 €

20+

0,170267 €

Netto 0,143082 €

50+

0,088539 €

Netto 0,074403 €

100+

0,066900 €

Netto 0,056218 €
1,55 €
inkl. MwSt. zzgl. Versand
Netto 1,302521 €

Menge

Gesamt: ¹

Lieferzeit

Die PH-2.0 1x10 Stiftleiste ist eine einreihige, gerade männliche Stiftleiste (auch bezeichnet als Pin-Header oder Stiftverbinder) mit 2,0 mm Rastermaß. Sie ist für die Durchsteckmontage (THT, Through-Hole Technology) ausgelegt und bietet mit zehn Kontaktstiften eine kompakte und zuverlässige Schnittstelle für Leiterplattenverbindungen. Solche einreihigen Stiftleisten werden häufig eingesetzt, um Steckverbinder, Gehäuseleitungen oder Jumperkabel sicher und wieder lösbar mit der Platine zu verbinden und eignen sich gleichermaßen für Prototyping, Geräteverdrahtung und industrielle Steuerungsaufgaben.

Die Kontakte sind verzinnt, was die Lötbarkeit verbessert und einen Grundschutz gegen Korrosion bietet. Die elektrischen Kenndaten — maximaler Kontaktstrom 2 A und ein maximaler Kontaktwiderstand von 10 mΩ — kennzeichnen die Leiste als geeignete Verbindung für Signal- und kleinere Leistungsanwendungen. Mit einer minimalen Isolationswiderstandangabe von 1.000 MΩ sowie einer Isolationskörperhöhe von etwa 5,99 mm bleibt die elektrische Trennung zwischen Kontakten erhalten. Der für die Montage relevante Stiftlängenwert von 3,3 mm beschreibt die montageseitige Einstecktiefe auf der Platine, die ausreichende Lötzone für eine robuste Verbindung gewährleistet. Der Betriebstemperaturbereich von −25 bis 85 °C entspricht üblichen Anforderungen im Elektronikbereich.

Die Stiftleiste ist Teil der PH-2.0 Serie und gehört zur vipitec-Produktlinie "Professional"; sie ist RoHS-konform und in 0°-Orientierung ausgeführt. In der Praxis passt diese 2,0 mm-Version zu allen standardisierten Gegenstücken und Buchsen mit entsprechendem Raster, wobei darauf zu achten ist, dass Abmessungen und mechanische Anforderungen des jeweiligen Gegensteckers übereinstimmen. Typische Anwendungsfelder sind die Verbindung von Sensoren und Modulen, Steckbrücken für Konfigurationszwecke sowie industrielle und embedded Elektronikprojekte, bei denen Durchsteckmontage und mechanische Stabilität im Vordergrund stehen.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	PH-2.0 Stiftleiste
Serie	PH-2.0
vipitec Produktlinie
RoHS	Ja
Bauelement
Ausführung	Gerade
Max. Kontaktstrom	2 A
Max. Kontaktwiderstand	10 mΩ
Min. Isolationswiderstand	1.000 MΩ
Orientierung	0 °
Montageart	THT
Rastermaß (RM)	2 mm
Betriebstemperatur	-25 - 85 °C
Steckverbinder
Anzahl Pole (je Reihe)	10
Anzahl Reihen	1
Stiftleiste
Stiftlänge montageseitig (C)	3,3 mm
Höhe Isolationskörper (IK)	5,99 mm
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.

Downloads

Datenblatt HS - PH-2.0-SM
