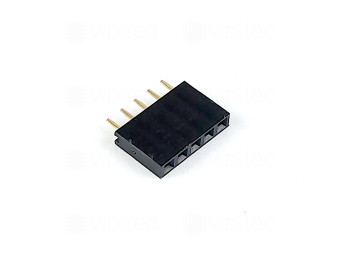

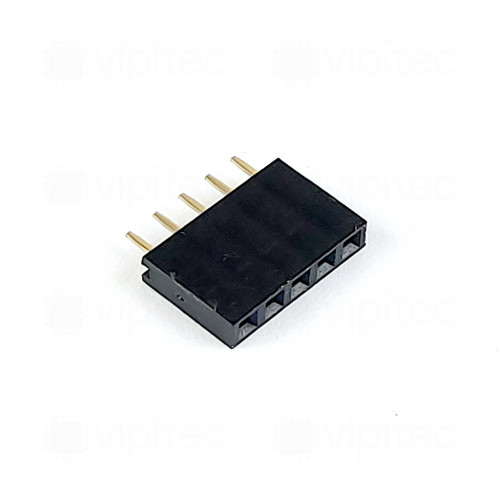

Buchsenleiste, 1-reihig, 5-polig, gerade, RM 2,54 mm, B 7 mm, C 3 mm

Artikelnr.: 05-0004-03004 Kopiert!
🟢 129 Stück auf Lager

Anzahl Pole

Verpackungseinheiten

Blister, 165x230 mm à 600 Stück
nicht auf Lager – Angebot anfordern
Menge

Stückpreis¹

5+

0,582000 €

Netto 0,489076 €

50+

0,133600 €

Netto 0,112269 €

500+

0,050093 €

Netto 0,042095 €

600+

0,045210 €

Netto 0,037991 €
0,582 €
inkl. MwSt. zzgl. Versand
Netto 0,489076 €

Menge

Gesamt: ¹

Lieferzeit

Mindestbestellmenge: 5 Stück

Die gerade, einreihige Buchsenleiste mit 5 Polen ist ein verlötbares Leiterplatten-Bauelement (THT), das als weiblicher Steckverbinder (auch: Buchsen- oder Sockelleiste, engl. "female header" oder "socket strip") konzipiert ist. Mit einem Rastermaß (RM) von 2,54 mm entspricht sie dem gebräuchlichen 0,1"-Standard und ist damit kompatibel zu zahlreichen Standardsteckverbindern, Kabeln und Steckerleisten. Die Ausführung gehört zur vipitec-Produktlinie "Industry" und eignet sich für Anwendungen, in denen eine mechanisch stabile, durchkontaktierte Verbindung zur Leiterplatte erforderlich ist.

Die Kontakte sind vergoldet, wodurch die Oberfläche gegenüber Oxidation widerstandsfähiger ist und niedrige Kontaktwiderstände unterstützt werden können; dies verbessert die Zuverlässigkeit elektrischer Verbindungen insbesondere bei häufigem Stecken und Ziehen. Die Buchsentiefe beträgt steckseitig 7 mm und die Pinlänge montageseitig 3 mm (C), was ausreichend Kontaktweg sowie eine geeignete Lötzone für die THT-Befestigung bietet. Technische Kenndaten wie Nennbelastbarkeit 3 A, Isolationsspannung 500 V, Betriebstemperaturbereich −55 bis +105 °C sowie RoHS-Konformität dokumentieren die Eignung für moderate Strombelastungen und raumbedingte Anforderungen in Industrie- und Elektronikprojekten.

Typische Einsatzbereiche sind Signal- und Steuerverbindungen, Adapter- und Schnittstellenmodule, Prototyping auf Steckbrettern/Platine sowie Verbindungslösungen zwischen Hauptplatinen und Peripherie-Modulen. Durch das standardisierte 2,54-mm-Raster lässt sich die Leiste leicht mit gängigen Kabelkonfektionen, Jumpern und Platinensteckern kombinieren. Bei der Verarbeitung ist die THT-Montage vorzusehen; für spezielle Lötprozesse oder besondere Umgebungsbedingungen sollte die Eignung der vergoldeten Oberfläche und der Lötverträglichkeit im Einzelfall geprüft werden.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Nennbelastbarkeit (Strom)	3 A
vipitec Produktlinie
RoHS	Ja
Buchse
Buchsenlänge steckseitig	7 mm
Stiftlänge montageseitig (C)	3 mm
Bauelement
Anzahl Pole	5
Ausführung	Gerade
Isolationsspannung	500 V
Bauform	Gerade
Anzahl Reihen	1
Montageart	THT
Rastermaß (RM)	2,54 mm
Betriebstemperatur	-55 - 105 °C
Steckverbinder
Anzahl Pole (je Reihe)	5
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de
