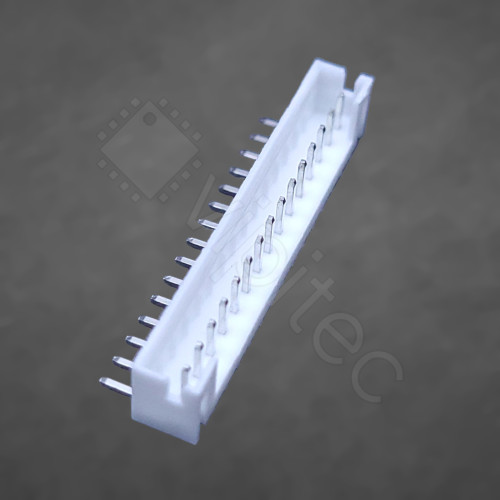

PH-2.0 1x15 Stiftleiste, männlich, 1-reihig, 15-polig, gewinkelt, THT, RM 2,0 mm, weiß

Artikelnr.: 05-0004-00051 Kopiert!
🟢 490 Stück auf Lager

Anzahl Pole

Menge

Stückpreis¹

1+

1,580000 €

Netto 1,327731 €

5+

0,426000 €

Netto 0,357983 €

10+

0,276900 €

Netto 0,232689 €

20+

0,179985 €

Netto 0,151248 €

50+

0,126400 €

Netto 0,106218 €

100+

0,109300 €

Netto 0,091849 €
1,58 €
inkl. MwSt. zzgl. Versand
Netto 1,327731 €

Menge

Gesamt: ¹

Lieferzeit

Diese gewinkelte, einreihige Stiftleiste im PH-2.0-Format ist eine kompakte und praxisorientierte Leiterplattenlösung für Signal- und Niedrigstromverbindungen. Als einreihiger 15-poliger Stecker (männlich) mit 2,0‑mm Raster ist sie Teil der PH‑2.0-Serie und dient als Schnittstelle zwischen Leiterplatte und passenden Gegensteckern bzw. Kabelgehäusen. Synonyme für das Bauteil sind Stiftleiste, Pin‑Header, Steckerleiste oder Leiterplattenstift; der Begriff PH-2.0 beschreibt hier das 2,0‑mm‑Raster (Pitch), das in vielen Anwendungen als Standard für kleine Steckverbinder verwendet wird.

Die Durchsteckmontage (THT) und die 90°‑Ausführung bieten mechanische Stabilität und platzsparende Kabelführung direkt an der Platinenkante oder im Gehäuseinneren. Die vergoldungsfreie Zinnoberfläche erleichtert das Löten und sorgt für zuverlässigen Metallkontakt sowie Korrosionsschutz bei üblichen Löt- und Betriebsbedingungen. Mit einer montageseitigen Stiftlänge von 3,5 mm entsteht ausreichend Lotstift für sichere Lötverbindungen; die geringe Höhe des Isolationskörpers (ca. 4,71 mm) ermöglicht flache Einbauvarianten. Elektrisch ist die Leiste für Signal‑ und Kleinstromanwendungen ausgelegt: sie unterstützt bis zu 2 A Dauerstrom bei geringem Kontaktwiderstand und hoher Isolationsfestigkeit, was stabile Verbindungen auch in belasteten Schaltungen begünstigt. Der spezifizierte Betriebstemperaturbereich und die RoHS‑Konformität machen das Bauteil für industrielle wie auch für anspruchsvolle Elektronikprojekte anwendbar.

In der Praxis eignet sich diese PH‑2.0 Stiftleiste für Verbindungen zu passenden Buchsen, Crimpgehäusen oder Steckbrücken sowie für Steckverbindungen zwischen Platinen und Peripherie. Beim Layout sollte das typische 2,0‑mm‑Raster und die Durchsteckbohrung berücksichtigt werden, um optimale Lötfillets und mechanischen Halt zu erzielen. Als Produkt der vipitec‑Produktlinie "Professional" richtet sich die Komponente an Anwender, die zuverlässige, standardisierte Steckverbindungen mit niedrigem Platzbedarf und solider Montageeigenschaft benötigen. Begriffe wie Kontaktwiderstand (Maß für den Übergangswiderstand an den Kontakten), Isolationswiderstand (Maß für die elektrische Trennung zwischen Pins) und THT (Through‑Hole Technology, Durchsteckmontage) helfen, die Einordnung und Anwendung des Bauteils besser zu verstehen.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	PH-2.0 Stiftleiste
Serie	PH-2.0
vipitec Produktlinie
RoHS	Ja
Bauelement
Ausführung	Gewinkelt
Max. Kontaktstrom	2 A
Max. Kontaktwiderstand	10 mΩ
Min. Isolationswiderstand	1.000 MΩ
Orientierung	90 °
Montageart	THT
Rastermaß (RM)	2 mm
Betriebstemperatur	-25 - 85 °C
Steckverbinder
Anzahl Pole (je Reihe)	15
Anzahl Reihen	1
Stiftleiste
Stiftlänge montageseitig (C)	3,5 mm
Höhe Isolationskörper (IK)	4,71 mm
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.

Downloads

Datenblatt HS - PH-2.0-RM
