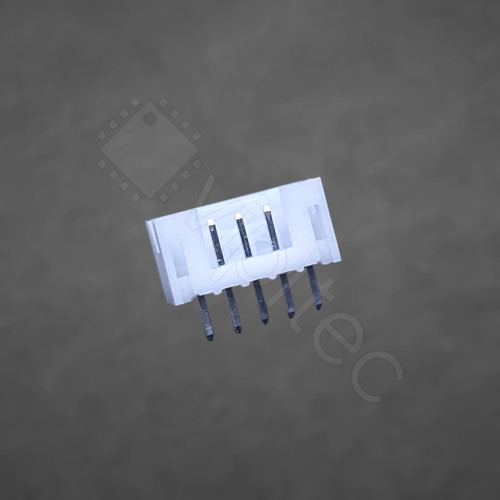

PH-2.0 1x5 Stiftleiste, männlich, 1-reihig, 5-polig, gerade, THT, RM 2,0 mm, weiß

Artikelnr.: 05-0004-0005G Kopiert!
🟡 noch 10 Stück auf Lager

Anzahl Pole

Menge

Stückpreis¹

1+

1,520000 €

Netto 1,277311 €

5+

0,395200 €

Netto 0,332101 €

10+

0,256880 €

Netto 0,215866 €

20+

0,166972 €

Netto 0,140313 €

50+

0,086825 €

Netto 0,072963 €

100+

0,056436 €

Netto 0,047425 €
1,52 €
inkl. MwSt. zzgl. Versand
Netto 1,277311 €

Menge

Gesamt: ¹

Lieferzeit

Diese einreihige, 5-polige Stiftleiste (auch Pin-Header, männlicher Stiftverbinder) der Serie PH-2.0 ist für ein Rastermaß (Pitch) von 2,0 mm ausgelegt und besitzt einen geraden Aufbau mit 0°-Orientierung. Der weiße Isolationskörper umschließt die verzinnten Kontakte und bietet eine kompakte, klar definierte Anschlussgeometrie für steckbare Verbindungen. Als Modell der PH-2.0-Serie ist die Leiste für den Einsatz mit passenden 2,0‑mm-Buchsen und Steckverbindern vorgesehen und fügt sich platzsparend in einreihige Anschlusskonzepte ein.

Die Ausführung in Durchsteckmontage (THT) sorgt für dauerhafte mechanische Verbindung und zuverlässige Lötstellen; die montageseitige Stiftlänge von 3,3 mm bietet ausreichend Überstand für sichere Lötverbindungen durch die Leiterplatte. Die verzinnte Oberfläche verbessert die Lötbarkeit und den Korrosionsschutz der Kontakte. Elektrische Kennwerte wie ein maximaler Kontaktstrom von 2 A, ein typischer maximaler Kontaktwiderstand von 10 mΩ sowie eine Mindest-Isolationswiderstand von 1.000 MΩ geben Aufschluss über Einsatzgrenzen — niedriger Kontaktwiderstand reduziert Spannungsverluste, hoher Isolationswiderstand minimiert Leckströme. Der spezifizierte Betriebstemperaturbereich liegt bei -25 bis 85 °C; das Bauteil ist RoHS-konform.

Die PH-2.0 1x5 Stiftleiste eignet sich für Signalleitungen und Niederspannungsanwendungen in Entwicklungs- und Serienprodukten, z. B. für Kabelanschlüsse, Steckverbinder auf Leiterplatten oder als Schnittstelle zu Sensoren und Modulbaugruppen. Als Teil der vipitec Professional-Produktlinie ist sie auf zuverlässige, wiederholbare Steckverbindungen ausgerichtet; beim Einsatz empfiehlt sich die Kombination mit Buchsen/Steckern desselben 2,0‑mm-Rasters, um Passgenauigkeit und elektrisches Verhalten sicherzustellen.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	PH-2.0 Stiftleiste
Serie	PH-2.0
vipitec Produktlinie
RoHS	Ja
Bauelement
Ausführung	Gerade
Max. Kontaktstrom	2 A
Max. Kontaktwiderstand	10 mΩ
Min. Isolationswiderstand	1.000 MΩ
Orientierung	0 °
Montageart	THT
Rastermaß (RM)	2 mm
Betriebstemperatur	-25 - 85 °C
Steckverbinder
Anzahl Pole (je Reihe)	5
Anzahl Reihen	1
Stiftleiste
Stiftlänge montageseitig (C)	3,3 mm
Höhe Isolationskörper (IK)	5,99 mm
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.

Downloads

Datenblatt HS - PH-2.0-SM
