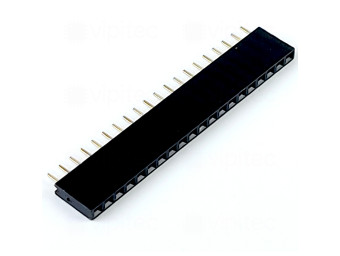

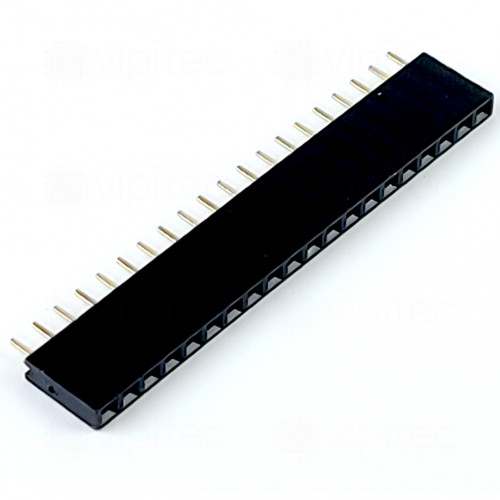

Buchsenleiste, 1-reihig, 20-polig, gerade, RM 2,54 mm, B 7 mm, C 3 mm

Artikelnr.: 05-0004-03014 Kopiert!
🟢 2250 Stück auf Lager

Anzahl Pole

Verpackungseinheiten

Blister, 165x230 mm à 160 Stück
26 auf Lager (= 4160 Stück)
Menge

Stückpreis¹

5+

0,892000 €

Netto 0,74958 €

50+

0,363200 €

Netto 0,305210 €

160+

0,221325 €

Netto 0,185987 €
0,892 €
inkl. MwSt. zzgl. Versand
Netto 0,74958 €

Menge

Gesamt: ¹

Lieferzeit

Mindestbestellmenge: 5 Stück

Diese einreihige 20-polige Buchsenleiste ist eine gerade, durchsteckbare Leiterplattenbuchse (Buchsenleiste, engl. "female header") mit einem Rastermaß von 2,54 mm (0,1 Zoll). Die gerade Bauform und die THT-Montage (Through-Hole Technology / Durchsteckmontage) sorgen für eine hohe mechanische Festigkeit der Verbindung zur Leiterplatte und erleichtern die sichere Kontaktierung mit passenden Stiftleisten oder Kabeladaptern. Die Ausführung gehört zur vipitec Produktlinie "Industry" und ist für den Einsatz in Geräten und Baugruppen ausgelegt, in denen zuverlässige, wiederholbare Steckverbindungen gefordert sind.

Die Kontakte sind vergoldet, was Korrosionsbeständigkeit und niedrigen Übergangswiderstand bei wiederholtem Einstecken fördert; Goldbeschichtung reduziert Oxidation an den Kontaktflächen und verbessert so die Langzeit-Kontaktqualität. Das Rastermaß (RM) 2,54 mm ist ein gängiger Standard für Steckverbinder und gewährleistet Kompatibilität zu vielen Standard-Stiftleisten und Anschlusskabeln. Die Buchsenlängen betragen steckseitig 7 mm (für ausreichende Einstecktiefe des Gegensteckers) und montageseitig C = 3 mm (Kontaktabschnitt zur Leiterplattenmontage bzw. Lötstelle). Elektrisch ist die Leiste mit einer Nennbelastbarkeit von 3 A je Kontakt und einer Isolationsspannung von 500 V spezifiziert; der Betriebstemperaturbereich reicht von −55 °C bis +105 °C. Das Bauteil ist RoHS-konform.

Praktische Einsatzgebiete sind Signal- und Niederspannungsverbindungen auf Leiterplatten, Steckadapter, Prototyping und industrielle Steuer- oder Verteilermodule, wo mehrere Einzelsignale oder geringe Ströme auf kompaktem Raum geführt werden sollen. Durch die THT-Ausführung bietet die Leiste zudem robuste Lötverbindungen, die mechanische Belastungen besser aufnehmen als reine SMD-Varianten. Vor der Auswahl sollten Sie prüfen, ob Einstecktiefe, Strombelastbarkeit und Rastermaß Ihren spezifischen Anschlussanforderungen entsprechen.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Nennbelastbarkeit (Strom)	3 A
vipitec Produktlinie
RoHS	Ja
Buchse
Buchsenlänge steckseitig	7 mm
Stiftlänge montageseitig (C)	3 mm
Bauelement
Anzahl Pole	20
Ausführung	Gerade
Isolationsspannung	500 V
Bauform	Gerade
Anzahl Reihen	1
Montageart	THT
Rastermaß (RM)	2,54 mm
Betriebstemperatur	-55 - 105 °C
Steckverbinder
Anzahl Pole (je Reihe)	20
