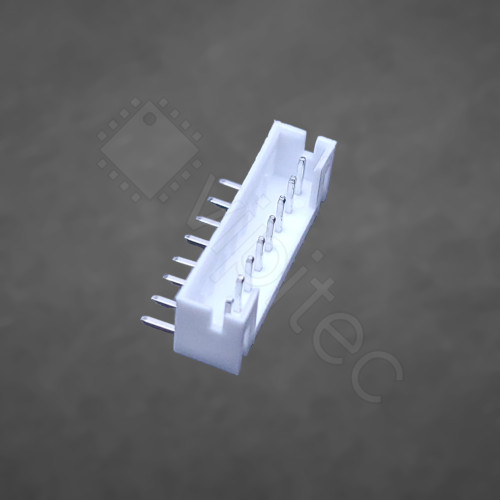

PH-2.0 1x8 Stiftleiste, männlich, 1-reihig, 8-polig, gewinkelt, THT, RM 2,0 mm, weiß

Artikelnr.: 05-0004-0004U Kopiert!
🟢 990 Stück auf Lager

Anzahl Pole

Menge

Stückpreis¹

1+

1,530000 €

Netto 1,285714 €

5+

0,397800 €

Netto 0,334286 €

10+

0,258570 €

Netto 0,217286 €

20+

0,168071 €

Netto 0,141236 €

50+

0,087397 €

Netto 0,073443 €

100+

0,056808 €

Netto 0,047738 €
1,53 €
inkl. MwSt. zzgl. Versand
Netto 1,285714 €

Menge

Gesamt: ¹

Lieferzeit

Bei dieser PH-2.0 Stiftleiste handelt es sich um eine einreihige, 8-polige, gewinkelte Buchsenleiste (Pin-Header) im Rastermaß 2,0 mm. Die Ausführung ist als Durchsteckmontage (THT, engl. Through-Hole) mit einer 90°-Orientierung ausgeführt, sodass die Pins parallel zur Leiterplattenoberfläche weggeführt werden. Die Kontaktoberflächen sind verzinnt, was die Lötbarkeit und den Korrosionsschutz erhöht. Synonyme für das Bauteil sind Stiftleiste, Pin-Header oder Steckleiste; die Bezeichnung PH-2.0 verweist auf das standardisierte 2,0-mm-Raster und damit auf die Kompatibilität zu gängigen 2,0‑mm-Steckverbindern.

Die mechanischen Abmessungen und elektrischen Kennwerte sind auf typische Leiterplatten‑Verbindungsaufgaben ausgelegt: die montageseitige Stiftlänge beträgt 3,5 mm, die Höhe des Isolationskörpers über der Leiterplatte 4,71 mm, der maximale Kontaktstrom liegt bei 2 A und der maximale Kontaktwiderstand bei 10 mΩ. Der minimale Isolationswiderstand von 1.000 MΩ und die Betriebstemperaturspanne von -25 °C bis +85 °C geben Hinweise auf Zuverlässigkeit unter üblichen Einsatzbedingungen. Die Ausführung entspricht RoHS-Anforderungen und ist Teil der vipitec-Produktlinie „Professional“.

Das Bauteil eignet sich für die zuverlässige, dauerhafte Bestückung durch Wellen- oder Selektivlöten im Durchsteckverfahren und wird häufig dort eingesetzt, wo Leiterplatten mit externen Kabeln, Kabelbäumen oder Steckgehäusen verbunden werden müssen. Bei der Verwendung ist auf die passende Gegenbuchse im 2,0‑mm‑Raster und auf die Strombelastung von maximal 2 A zu achten; für höhere Ströme sind passende Hochstromverbinder zu wählen. Die gewinkelte Bauform erlaubt platzsparende Leiterplattenlayouts und definierte Abgangsrichtung der Anschlussleitung.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	PH-2.0 Stiftleiste
Serie	PH-2.0
vipitec Produktlinie
RoHS	Ja
Bauelement
Ausführung	Gewinkelt
Max. Kontaktstrom	2 A
Max. Kontaktwiderstand	10 mΩ
Min. Isolationswiderstand	1.000 MΩ
Orientierung	90 °
Montageart	THT
Rastermaß (RM)	2 mm
Betriebstemperatur	-25 - 85 °C
Steckverbinder
Anzahl Pole (je Reihe)	8
Anzahl Reihen	1
Stiftleiste
Stiftlänge montageseitig (C)	3,5 mm
Höhe Isolationskörper (IK)	4,71 mm
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.

Downloads

Datenblatt HS - PH-2.0-RM
