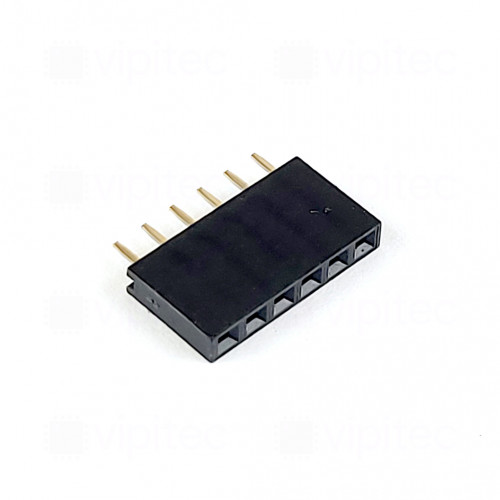

Buchsenleiste, 1-reihig, 6-polig, gerade, RM 2,54 mm, B 7 mm, C 3 mm

Artikelnr.: 05-0004-03005 Kopiert!
🟢 2062 Stück auf Lager

Anzahl Pole

Verpackungseinheiten

Blister, 165x230 mm à 520 Stück
7 auf Lager (= 3640 Stück)
Menge

Stückpreis¹

50+

0,154000 €

Netto 0,129412 €

520+

0,082634 €

Netto 0,069440 €
0,154 €
inkl. MwSt. zzgl. Versand
Netto 0,129412 €

Menge

Gesamt: ¹

Mindestbestellmenge: 50 Stück

Diese einreihige, gerade Buchsenleiste (auch als Female-Header oder Buchsenheader bezeichnet) mit 6 Polen auf dem standardisierten Rastermaß von 2,54 mm ist eine platzsparende Steckverbindung für Leiterplatten. Die Bauform eignet sich für durchsteckmontierte (THT) Anwendungen, bei denen mechanische Stabilität und zuverlässige Lötverbindungen gefordert sind. Mit einer steckseitigen Buchsenlänge von 7 mm und einer montageseitigen Länge von 3 mm bietet die Leiste ausreichende Einstecktiefe für Standardstecker und zugleich eine solide Anschlussfläche für die Lötung an der Platine.

Die vergoldete Oberfläche der Kontakte verbessert die Korrosionsbeständigkeit und sorgt für einen niedrigen Kontaktwiderstand, was bei häufigem Ein- und Ausstecken von Vorteil ist. Das 2,54-mm-Raster entspricht dem üblichen 0,1-Zoll-Standard und gewährleistet Kompatibilität zu vielen Modul-, Kabel- und Steckgehäusesystemen. Die Nennbelastbarkeit von 3 A sowie eine Isolationsspannung von 500 V und ein Betriebstemperaturbereich von −55 °C bis +105 °C machen die Leiste geeignet für vielfältige Signalfunktionen und leichte Leistungsanwendungen in industriellen Umgebungen; die Baugruppe entspricht zudem den RoHS-Richtlinien.

Durch die THT-Montage bietet die Leiste bessere mechanische Festigkeit gegenüber SMD-Alternativen und ist daher geeignet für Steckverbindungen, die wiederholt mechanischer Beanspruchung ausgesetzt sind oder zusätzliche Zugentlastung erfordern. Übliche Einsatzgebiete sind Verdrahtung von Steuerungen, Steckverbindungen zwischen Platinen, Adapter- und Prototyping-Anwendungen sowie das Anschließen von Kabeln mittels kompatibler Buchsen- oder Crimphülsen. Als Teil der vipitec Produktlinie "Industry" ist die Leiste auf robuste, reproduzierbare Einbaubedingungen in industriellen Applikationen ausgelegt.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Nennbelastbarkeit (Strom)	3 A
vipitec Produktlinie
RoHS	Ja
Buchse
Buchsenlänge montageseitig (C)	3 mm
Buchsenlänge steckseitig (B)	7 mm
Bauelement
Anzahl Pole	6
Ausführung	Gerade
Isolationsspannung	500 V
Bauform	Gerade
Montageart	THT
Rastermaß (RM)	2,54 mm
Betriebstemperatur	-55 - 105 °C
Steckverbinder
Anzahl Pole (je Reihe)	6
Anzahl Reihen	1
