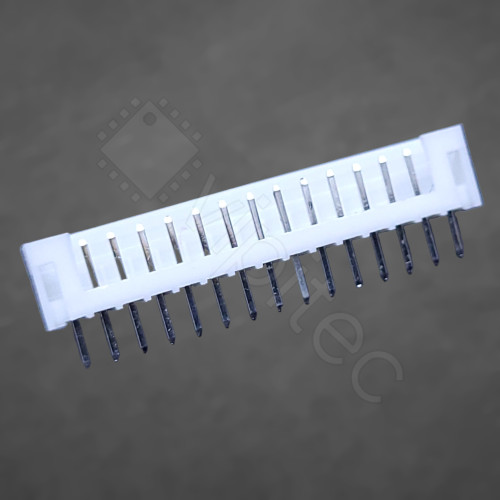

PH-2.0 1x15 Stiftleiste, männlich, 1-reihig, 15-polig, gerade, THT, RM 2,0 mm, weiß

Artikelnr.: 05-0004-0005U Kopiert!
🟢 490 Stück auf Lager

Anzahl Pole

Menge

Stückpreis¹

1+

1,580000 €

Netto 1,327731 €

5+

0,426000 €

Netto 0,357983 €

10+

0,276900 €

Netto 0,232689 €

20+

0,179985 €

Netto 0,151248 €

50+

0,126400 €

Netto 0,106218 €

100+

0,109300 €

Netto 0,091849 €
1,58 €
inkl. MwSt. zzgl. Versand
Netto 1,327731 €

Menge

Gesamt: ¹

Lieferzeit

Diese einreihige, 15-polige Stiftleiste im PH-2.0-Raster ist eine gerade, durchsteckmontierte (THT) Buchsenleiste für Leiterplattenverbindungen. Mit einem Rastermaß von 2,0 mm und einer Orientierung von 0° stehen die Stifte senkrecht zur Leiterplatte; der Isolationskörper hat eine Höhe von 5,99 mm, die montageseitige Stiftlänge beträgt 3,3 mm. Die Stifte sind verzinnt, was für gute Lötbarkeit und Korrosionsschutz sorgt. Als Modell der PH-2.0-Serie ist die Leiste für Steckergehäuse und Verbindungssysteme im gleichen 2,0‑mm‑Raster ausgelegt.

Elektrisch ist die Stiftleiste für Anwendungen mit moderaten Strömen vorgesehen: der maximale Kontaktstrom liegt bei 2 A, der maximale Kontaktwiderstand bei 10 mΩ und der minimale Isolationswiderstand bei 1.000 MΩ. Der zulässige Betriebstemperaturbereich reicht von −25 °C bis +85 °C. Die Ausführung ist RoHS-konform und entspricht damit aktuellen gesetzlichen Anforderungen zur Beschränkung gefährlicher Stoffe.

Die Stiftleiste eignet sich für kabel-zu-platine- und platinen-zu-platinen-Verbindungen, zum Beispiel in Sensoren, Modulen, Prototypen oder industriellen Elektronikbaugruppen, wo eine robuste mechanische Verbindung durch Durchsteckmontage gewünscht ist. Begriffe und Synonyme zu diesem Bauteil sind unter anderem Stiftleiste, einreihiger Pin-Header, male header und PH-2.0-Stiftleiste; das Rastermaß (Pitch) von 2,0 mm bezeichnet den Abstand zwischen den Mittelpunkten benachbarter Pins, der Isolationskörper umschließt und isoliert die Kontakte mechanisch und elektrisch.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	PH-2.0 Stiftleiste
Serie	PH-2.0
vipitec Produktlinie
RoHS	Ja
Bauelement
Ausführung	Gerade
Max. Kontaktstrom	2 A
Max. Kontaktwiderstand	10 mΩ
Min. Isolationswiderstand	1.000 MΩ
Orientierung	0 °
Montageart	THT
Rastermaß (RM)	2 mm
Betriebstemperatur	-25 - 85 °C
Steckverbinder
Anzahl Pole (je Reihe)	15
Anzahl Reihen	1
Stiftleiste
Stiftlänge montageseitig (C)	3,3 mm
Höhe Isolationskörper (IK)	5,99 mm
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.

Downloads

Datenblatt HS - PH-2.0-SM
