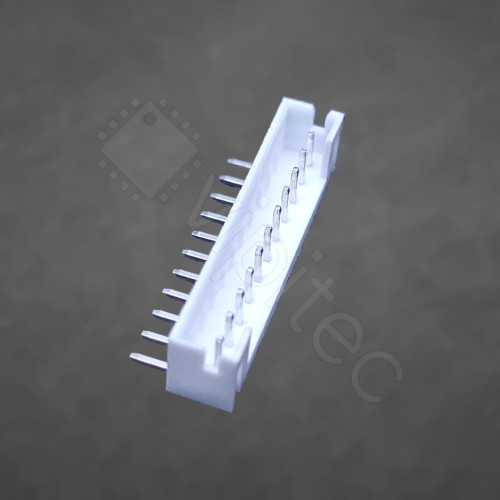

PH-2.0 1x11 Stiftleiste, männlich, 1-reihig, 11-polig, gewinkelt, THT, RM 2,0 mm, weiß

Artikelnr.: 05-0004-0004X Kopiert!
🟢 490 Stück auf Lager

Anzahl Pole

Menge

Stückpreis¹

1+

1,550000 €

Netto 1,302521 €

5+

0,403000 €

Netto 0,338655 €

10+

0,261950 €

Netto 0,220126 €

20+

0,170267 €

Netto 0,143082 €

50+

0,092200 €

Netto 0,077479 €

100+

0,075400 €

Netto 0,063361 €
1,55 €
inkl. MwSt. zzgl. Versand
Netto 1,302521 €

Menge

Gesamt: ¹

Lieferzeit

Diese einreihige, gewinkelte Stiftleiste im Modell PH-2.0 bietet auf 2,0 mm Rastermaß eine kompakte, mechanisch belastbare Verbindungsmöglichkeit für Leiterplatten. Als einreihiger, 11-poliger, rechter Winkel (90°) Pin-Header — auch bezeichnet als Stiftleiste oder männlicher Stecker — lenkt sie elektrische Signale und Leitungen seitlich von der Leiterplattenebene ab und eignet sich damit für Platz sparende Layouts oder seitliche Steckverbindungen. Die Durchsteckmontage (THT, Durchsteckmontage) sorgt für robuste Befestigung und ist zugunsten mechanischer Stabilität bei wiederholtem Stecken/Entstecken vorteilhaft.

Die Leiterstifte sind verzinnt, was eine gute Lötbarkeit und einen zuverlässigen Kontakt über typische Betriebsbedingungen sicherstellt; verzinnte Oberflächen bieten zudem Basisschutz gegen Korrosion. Die montageseitige Stiftlänge von 3,5 mm (Lötstifte) und die Höhe des Isolationskörpers von 4,71 mm sind konstruktive Kenndaten, die Einfluss auf Einstecktiefe, Abstand zur Leiterplatte und das Gesamthöhenprofil haben. Elektrisch ist die Leiste für bis zu 2 A Strom je Kontakt ausgelegt, mit einem maximalen Kontaktwiderstand von 10 mΩ und einer Isolationsfestigkeit von mindestens 1.000 MΩ; der zulässige Betriebstemperaturbereich reicht von −25 °C bis +85 °C.

Das Bauteil gehört zur Serie PH-2.0 (vipitec Professional) und ist RoHS-konform. Begriffserklärungen: „Rastermaß (RM)“ bezeichnet den Abstand zwischen benachbarten Pins, „Isolationskörper (IK)“ die mechanische Kunststofftrennung zwischen den Kontakten. Die Stiftleiste ist für Anwendungen mit Signalen und niedriger Leistung vorgesehen und lässt sich mit passenden Buchsen oder Steckverbindern im 2,0 mm Raster kombinieren. Für die Montage sind die üblichen Lötverfahren für Durchsteckbauteile anwendbar; die technischen Kenndaten sollten bei der Auswahl auf Strom-, Platz- und Temperaturanforderungen abgestimmt werden.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	PH-2.0 Stiftleiste
Serie	PH-2.0
vipitec Produktlinie
RoHS	Ja
Bauelement
Ausführung	Gewinkelt
Max. Kontaktstrom	2 A
Max. Kontaktwiderstand	10 mΩ
Min. Isolationswiderstand	1.000 MΩ
Orientierung	90 °
Montageart	THT
Rastermaß (RM)	2 mm
Betriebstemperatur	-25 - 85 °C
Steckverbinder
Anzahl Pole (je Reihe)	11
Anzahl Reihen	1
Stiftleiste
Stiftlänge montageseitig (C)	3,5 mm
Höhe Isolationskörper (IK)	4,71 mm
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.

Downloads

Datenblatt HS - PH-2.0-RM
