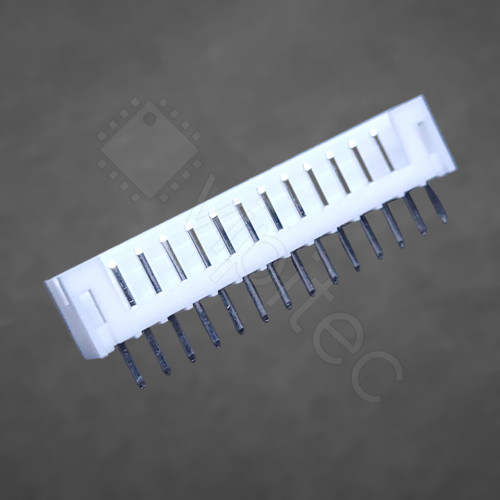

PH-2.0 1x14 Stiftleiste, männlich, 1-reihig, 14-polig, gerade, THT, RM 2,0 mm, weiß

Artikelnr.: 05-0004-0005T Kopiert!
🟢 490 Stück auf Lager

Anzahl Pole

Menge

Stückpreis¹

1+

1,580000 €

Netto 1,327731 €

5+

0,416000 €

Netto 0,349580 €

10+

0,270400 €

Netto 0,227227 €

20+

0,175760 €

Netto 0,147697 €

50+

0,117800 €

Netto 0,098992 €

100+

0,100900 €

Netto 0,084790 €
1,58 €
inkl. MwSt. zzgl. Versand
Netto 1,327731 €

Menge

Gesamt: ¹

Lieferzeit

Die PH-2.0 1x14 Stiftleiste ist eine einreihige, gerade Leiterplatten-Stiftleiste (auch Pfostenleiste oder Pin-Header genannt) mit einem Rastermaß von 2,0 mm. Als THT-Bauteil (Through-Hole Technology / Durchsteckmontage) wird sie lotseitig in die Leiterplatte gesteckt und bietet dadurch eine mechanisch stabile Verbindung, die sich für mechanisch beanspruchte Steckverbindungen und robuste Elektronikaufbauten eignet. Die 14-polige Ausführung ermöglicht die serielle Verbindung mehrerer Signale oder Versorgungen in kompakter Anordnung und ist kompatibel zu Buchsen und Gehäusen mit 2,0 mm Raster.

Die Kontakte sind verzinnt ausgeführt, was die Benetzbarkeit beim Löten verbessert und einen grundsätzlichen Schutz gegen Korrosion bietet. Mit einem maximalen Kontaktstrom von 2 A und einem typischen Kontaktwiderstand von bis zu 10 mΩ eignet sich die Leiste für Signal- und leichte Leistungsanwendungen; die hohe Isolationswiderstandsgarantie (≥ 1.000 MΩ) reduziert Leckströme und erhöht die Betriebssicherheit. Die montageseitige Stiftlänge von 3,3 mm gewährleistet ausreichende Lötspitze für zuverlässige Lötstellen, der Isolationskörper hat eine Höhe von 5,99 mm und die Orientierung von 0° kennzeichnet die gerade Ausrichtung senkrecht zur Leiterplatte. Der spezifizierte Betriebstemperaturbereich reicht von -25 °C bis 85 °C.

Als Teil der vipitec-Produktlinie "Professional" und RoHS-konform gefertigt, eignet sich diese PH-2.0 Stiftleiste für den Einsatz in Prototypen, Bestückungen mit manueller oder maschineller Durchstecklötung (z. B. Wellenlöten) und in Seriengeräten, bei denen kompakte, wiedersteckbare Verbindungen benötigt werden. Die schlichte, standardisierte Bauform erleichtert die Integration in bestehende Designs und den Austausch gegen vergleichbare 2,0 mm-Header.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	PH-2.0 Stiftleiste
Serie	PH-2.0
vipitec Produktlinie
RoHS	Ja
Bauelement
Ausführung	Gerade
Max. Kontaktstrom	2 A
Max. Kontaktwiderstand	10 mΩ
Min. Isolationswiderstand	1.000 MΩ
Orientierung	0 °
Montageart	THT
Rastermaß (RM)	2 mm
Betriebstemperatur	-25 - 85 °C
Steckverbinder
Anzahl Pole (je Reihe)	14
Anzahl Reihen	1
Stiftleiste
Stiftlänge montageseitig (C)	3,3 mm
Höhe Isolationskörper (IK)	5,99 mm
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.

Downloads

Datenblatt HS - PH-2.0-SM
