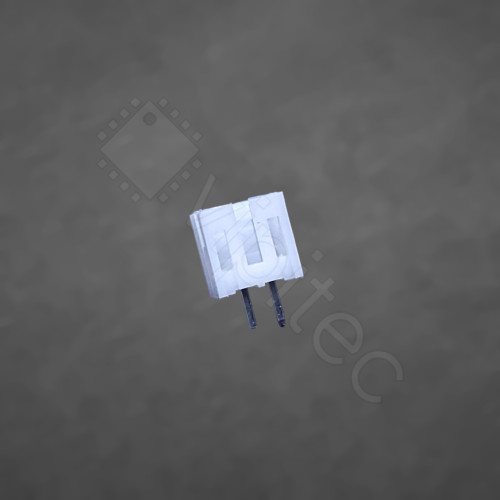

PH-2.0 1x2 Stiftleiste, männlich, 1-reihig, 2-polig, gerade, THT, RM 2,0 mm, weiß

Artikelnr.: 05-0004-0005D Kopiert!
🟡 noch 10 Stück auf Lager

Anzahl Pole

Menge

Stückpreis¹

1+

1,510000 €

Netto 1,268908 €

5+

0,392600 €

Netto 0,329916 €

10+

0,255190 €

Netto 0,214445 €

20+

0,165873 €

Netto 0,139389 €

50+

0,086254 €

Netto 0,072483 €

100+

0,056065 €

Netto 0,047114 €
1,51 €
inkl. MwSt. zzgl. Versand
Netto 1,268908 €

Menge

Gesamt: ¹

Lieferzeit

Diese einreihige 2-polige Stiftleiste der Serie PH-2.0 ist ein gerader, durchsteckmontierbarer (THT) Leiterplattensteckverbinder mit 2,0 mm Rastermaß. Der weiße Isolationskörper hat eine Höhe von 5,99 mm und die montageseitigen Kontaktstifte sind 3,3 mm lang, was zuverlässige Lötverbindungen und mechanische Festigkeit bei der Durchsteckmontage bietet. Die Kontakte sind verzinnt ausgeführt, wodurch die Lötbarkeit verbessert und die Verbindung gegen Korrosion geschützt wird. Das Bauteil ist RoHS-konform und gehört zur vipitec Produktlinie „Professional“.

Elektrisch ist die Stiftleiste für geringe Ströme ausgelegt: der maximale Kontaktstrom beträgt 2 A, der maximale Kontaktwiderstand liegt bei typ. 10 mΩ und der minimale Isolationswiderstand beträgt 1.000 MΩ. Der Betriebsbereich reicht von −25 °C bis +85 °C. Diese Kennwerte machen die Leiste geeignet für Signal- und Niedrigleistungsanwendungen, etwa für Steckverbinder zwischen Platinen, Sensoranschlüsse oder Verbindungspunkte für Jumperkabel; für höherstromige Anwendungen sind andere, dafür ausgelegte Steckverbinder zu wählen. Die gerade Ausführung mit 0°-Orientierung erleichtert den direkten Aufbau auf der Leiterplatte und bietet gegenüber reinen SMT-Lösungen erhöhte mechanische Stabilität.

Begriffserklärungen und Synonyme: „THT“ bzw. Durchsteckmontage bedeutet, dass die Stifte durch Löcher in der Leiterplatte geführt und von der Unterseite verlötet werden; „Rastermaß (RM)“ bezeichnet den Abstand zwischen benachbarten Stiftachsen (hier 2,0 mm); „verzinnt“ beschreibt eine Zinnbeschichtung der Kontakte zur Verbesserung der Lötbarkeit. Das Produkt wird auch als Stiftleiste, Pin-Header oder male header (PH-2.0 Stiftleiste) bezeichnet und ist für den Einsatz mit gängigen PH-2,0-kompatiblen Buchsen/Steckverbindern vorgesehen. Prüfen Sie vor der Anwendung die Kompatibilität mit dem jeweiligen Gegenstecker und die elektrischen Anforderungen Ihres Systems.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	PH-2.0 Stiftleiste
Serie	PH-2.0
vipitec Produktlinie
RoHS	Ja
Bauelement
Ausführung	Gerade
Max. Kontaktstrom	2 A
Max. Kontaktwiderstand	10 mΩ
Min. Isolationswiderstand	1.000 MΩ
Orientierung	0 °
Montageart	THT
Rastermaß (RM)	2 mm
Betriebstemperatur	-25 - 85 °C
Steckverbinder
Anzahl Pole (je Reihe)	2
Anzahl Reihen	1
Stiftleiste
Stiftlänge montageseitig (C)	3,3 mm
Höhe Isolationskörper (IK)	5,99 mm
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.

Downloads

Datenblatt HS - PH-2.0-SM
