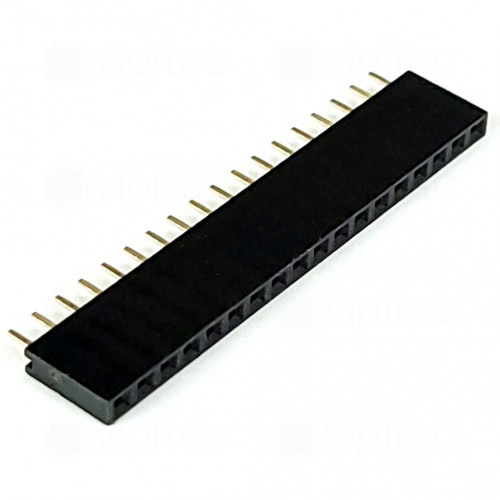

Buchsenleiste, 1-reihig, 18-polig, gerade, RM 2,54 mm, B 7 mm, C 3 mm

MPN: 05-0004-03013
Artikelnr.: 05-0004-03013
Lagerbestand: 752

Anzahl Pole

Menge

Stückpreis¹

50+

0,351000 €

Netto 0,294958 €

160+

0,157950 €

Netto 0,132731 €
0,351 €
inkl. MwSt. zzgl. Versand
Netto 0,294958 €
Großpackungen

Blister, 165x230 mm à 160 Stück:
8 auf Lager (= 1280 Stück)

Menge

Gesamt:

Mindestbestellmenge: 50 Stück

Diese einreihige, gerade Buchsenleiste mit 18 Polen ist ein THT‑Steckverbinder im 2,54‑mm‑Raster (0,1"). Als Buchsenleiste (auch als female header, Buchsenblock oder Lötstiftleiste für Buchsenkontakt bezeichnet) dient sie zur sicheren elektrischen Verbindung von Leiterplatten mit Kabeln, Steckverbindern oder männlichen Stiftleisten. Das Rastermaß von 2,54 mm entspricht einem weit verbreiteten Standard für Entwicklungs‑ und Industriesteckverbinder und sichert die Kompatibilität mit gängigen 0,1″‑Steckern und Jumpern.

Die vergoldeten Kontaktflächen reduzieren den Kontaktwiderstand und erhöhen die Korrosionsbeständigkeit gegenüber unbeschichteten Kontakten, was die Zuverlässigkeit elektrischer Verbindungen verbessert. Die Buchsenlänge beträgt steckseitig 7 mm, montageseitig 3 mm, wodurch ausreichend Einstecktiefe für stabile Steckverbindungen bei gleichzeitig kompakter Leiterplattenbefestigung gewährleistet ist. Durch die THT‑Montage (Through‑Hole‑Technology) entsteht eine robuste mechanische Verbindung zur Leiterplatte, die bei wechselnden Steckzyklen und mechanischer Beanspruchung vorteilhaft ist.

Mit einer Nennbelastbarkeit von 3 A, einer Isolationsspannung von 500 V und einem Einsatztemperaturbereich von −55 bis 105 °C ist die Leiste für viele industrielle Anwendungen geeignet. Die RoHS‑Konformität erfüllt gesetzliche Vorgaben zur Beschränkung bestimmter gefährlicher Stoffe. Achten Sie bei der Verwendung auf das passende Gegenstück im 2,54‑mm‑Raster sowie auf das geeignete Leiterplatten‑Footprint und Lötverfahren; die Leiste ist Teil der vipitec‑Produktlinie "Industry" und eignet sich für standardisierte Leiterplattenverbindungen, Steckkontakte für Prüfadapter, Programmieranschlüsse und ähnliche Einsatzfälle.

Produkteigenschaften

Logistik
Verfügbarkeit	auf Lager
Allgemein
Nennbelastbarkeit (Strom)	3 A
vipitec Produktlinie
RoHS-konform
Buchse
Buchsenlänge montageseitig (C)	3 mm
Buchsenlänge steckseitig (B)	7 mm
Bauelement
Anzahl Pole	18
Ausführung	Gerade
Isolationsspannung	500 V
Bauform	Gerade
Montageart	THT
Rastermaß (RM)	2,54 mm
Betriebstemperatur	-55 - 105 °C
Steckverbinder
Anzahl Pole (je Reihe)	18
Anzahl Reihen	1
Informationen zur Produktsicherheit
Hersteller	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de
