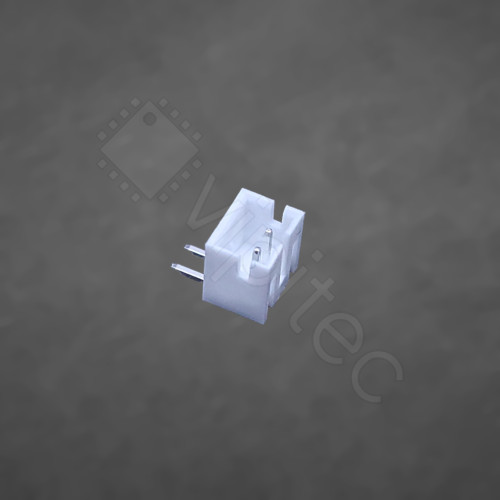

PH-2.0 1x2 Stiftleiste, männlich, 1-reihig, 2-polig, gewinkelt, THT, RM 2,0 mm, weiß

Artikelnr.: 05-0004-0004L Kopiert!
🟢 1990 Stück auf Lager

Anzahl Pole

Menge

Stückpreis¹

1+

1,510000 €

Netto 1,268908 €

5+

0,392600 €

Netto 0,329916 €

10+

0,255190 €

Netto 0,214445 €

20+

0,165873 €

Netto 0,139389 €

50+

0,086254 €

Netto 0,072483 €

100+

0,056065 €

Netto 0,047114 €
1,51 €
inkl. MwSt. zzgl. Versand
Netto 1,268908 €

Menge

Gesamt: ¹

Lieferzeit

Die PH-2.0 1x2 gewinkelte Stiftleiste ist eine einreihige, 2-polige Leiterplatten-Stiftleiste im Rastermaß 2,0 mm (PH-2.0). Als gewinkelte Ausführung mit 90°-Orientierung ermöglicht sie platzsparende Board-to-Wire- oder Board-to-Board-Verbindungen entlang der Platinenkante; typische Einsatzzwecke sind Steckverbindungen für Sensoren, Kabelanschlüsse, Programmier- oder Versorgungsleitungen. Synonyme und Begriffe: Stiftleiste, Pfostenleiste, male header; THT/Through-Hole steht für die Durchsteckmontage, bei der die Pins durch die Leiterplatte geführt und von der Unterseite verlötet werden.

Die Kontaktoberflächen sind verzinnt, wodurch die Lötbarkeit verbessert und Korrosionsneigung reduziert wird. Die montageseitige Stiftlänge beträgt 3,5 mm, der Isolationskörper hat eine Höhe von 4,71 mm. Elektrisch ist die Leiste für Anwendungen mit geringem bis mittlerem Strom vorgesehen (max. Kontaktstrom 2 A) und weist einen max. Kontaktwiderstand von 10 mΩ sowie einen Isolationswiderstand von ≥ 1.000 MΩ auf. Der Betriebsbereich reicht von −25 bis 85 °C. Die Leiste ist RoHS-konform und gehört zur vipitec Produktlinie Professional, Serie PH-2.0.

Bei der praktischen Verwendung bietet die Through-Hole-Montage mechanische Stabilität gegenüber reinen Steckverbindern in SMD-Ausführung; die gewinkelte Bauform erleichtert die Kabelführung parallel zur Platine. Achten Sie bei der Auswahl kompatibler Gegenstecker auf das 2,0 mm Raster und passende 2-polige PH-Hülsen bzw. Gehäuse. Verzinnte Kontakte erleichtern das Verzinnen und Rework, dennoch sollte die zulässige Strombelastung und die mechanische Beanspruchung der Steckverbindung berücksichtigt werden, um Langzeitzuverlässigkeit sicherzustellen.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	PH-2.0 Stiftleiste
Serie	PH-2.0
vipitec Produktlinie
RoHS	Ja
Bauelement
Ausführung	Gewinkelt
Max. Kontaktstrom	2 A
Max. Kontaktwiderstand	10 mΩ
Min. Isolationswiderstand	1.000 MΩ
Orientierung	90 °
Montageart	THT
Rastermaß (RM)	2 mm
Betriebstemperatur	-25 - 85 °C
Steckverbinder
Anzahl Pole (je Reihe)	2
Anzahl Reihen	1
Stiftleiste
Stiftlänge montageseitig (C)	3,5 mm
Höhe Isolationskörper (IK)	4,71 mm
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.

Downloads

Datenblatt HS - PH-2.0-RM
