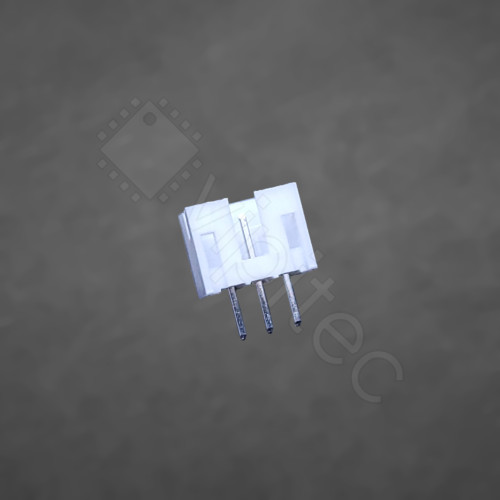

PH-2.0 1x3 Stiftleiste, männlich, 1-reihig, 3-polig, gerade, THT, RM 2,0 mm, weiß

Artikelnr.: 05-0004-0005E Kopiert!
🟢 3790 Stück auf Lager

Anzahl Pole

Menge

Stückpreis¹

1+

1,520000 €

Netto 1,277311 €

5+

0,395200 €

Netto 0,332101 €

10+

0,256880 €

Netto 0,215866 €

20+

0,166972 €

Netto 0,140313 €

50+

0,086825 €

Netto 0,072963 €

100+

0,056436 €

Netto 0,047425 €
1,52 €
inkl. MwSt. zzgl. Versand
Netto 1,277311 €

Menge

Gesamt: ¹

Lieferzeit

Die PH-2.0 1x3 Stiftleiste ist eine einreihige, 3-polige Leiterplattenleiste mit 2,0 mm Rastermaß, ausgeführt als gerader, durchsteckmontierter (THT) Stecker. Solche Stiftleisten werden häufig als Leiterplatten-Header oder Pin-Header bezeichnet und dienen als mechanisch stabile Verbindung zwischen Leiterplatte und steckbaren Kabel- oder Platinenverbindungen. Der gerade Aufbau (Orientierung 0°) und die kompakte Rasterung erleichtern die Integration in enge Baugruppen und die Kombination mit passenden Gegensteckern oder Crimp-/Buchsenleisten im PH-2.0-Format.

Das Teil verfügt über verzinnte Kontakte zur Verbesserung der Lötbarkeit und des Korrosionsschutzes sowie über eine isolierende Kunststoffbasis mit einer Höhe von 5,99 mm. Mit einer montageseitigen Stiftlänge von 3,3 mm ist ausreichend Einstecktiefe für zuverlässige Lötverbindungen vorhanden; die Ausführung ist für gängige Durchstecklötverfahren (manuelles Löten, Wellenlöten) ausgelegt. Elektrisch ist die Leiste für Ströme bis 2 A spezifiziert, mit einem typischen maximalen Kontaktwiderstand von 10 mΩ und einer Mindest-Isolationswiderstandskapazität von 1.000 MΩ, wodurch sie sich für Signal- und leichte Leistungsanwendungen innerhalb des Temperaturbereichs von −25 °C bis +85 °C eignet.

Für die Leiterplattenplanung ist das Rastermaß 2,0 mm und das einreihige Layout zu berücksichtigen; die Verwendung in Baugruppen erfordert die passende Bestückungs- und Löttechnik für THT-Bauteile. Die Leiste ist RoHS-konform und Teil der vipitec Professional-Produktlinie, was eine konsistente Fertigungsqualität und Materialauswahl unterstützt. Hinweise für den Einsatz: auf passende Gegenstecker/Stecksysteme achten, Lötprozess und Lötprofil an die verzinnte Oberfläche anpassen und die elektrischen Grenzwerte (2 A, Kontaktwiderstand) bei der Schaltungsplanung berücksichtigen.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	PH-2.0 Stiftleiste
Serie	PH-2.0
vipitec Produktlinie
RoHS	Ja
Bauelement
Ausführung	Gerade
Max. Kontaktstrom	2 A
Max. Kontaktwiderstand	10 mΩ
Min. Isolationswiderstand	1.000 MΩ
Orientierung	0 °
Montageart	THT
Rastermaß (RM)	2 mm
Betriebstemperatur	-25 - 85 °C
Steckverbinder
Anzahl Pole (je Reihe)	3
Anzahl Reihen	1
Stiftleiste
Stiftlänge montageseitig (C)	3,3 mm
Höhe Isolationskörper (IK)	5,99 mm
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.

Downloads

Datenblatt HS - PH-2.0-SM
