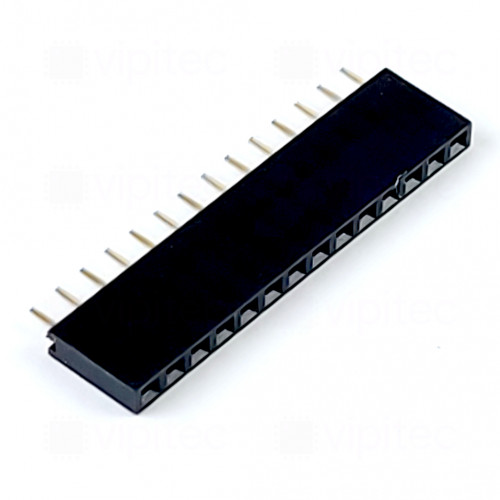

Buchsenleiste, 1-reihig, 14-polig, gerade, RM 2,54 mm, B 7 mm, C 3 mm

Artikelnr.: 05-0004-03011 Kopiert!
🟢 2655 Stück auf Lager

Anzahl Pole

Verpackungseinheiten

Blister, 165x230 mm à 200 Stück
25 auf Lager (= 5000 Stück)
Menge

Stückpreis¹

5+

0,740000 €

Netto 0,621849 €

50+

0,533200 €

Netto 0,448067 €

200+

0,292427 €

Netto 0,245737 €
0,74 €
inkl. MwSt. zzgl. Versand
Netto 0,621849 €

Menge

Gesamt: ¹

Lieferzeit

Mindestbestellmenge: 5 Stück

Buchsenleiste, 1-reihig, 14-polig, gerade, RM 2,54 mm — eine einreihige Buchsenleiste (engl. female header) im Rastermaß 2,54 mm (0,1") für THT-Bestückung. Die gerade Bauform steht senkrecht zur Leiterplatte und eignet sich für Steckverbindungen, bei denen die Gegenkontakte axial in die Buchsen eingeführt werden. Das angegebene Rastermaß (Pitch) beschreibt den Abstand zwischen den Kontaktmitteln und macht die Leiste kompatibel zu gängigen 2,54‑mm‑Stecksystemen und Standard‑Jumpern. Die steckseitige Buchsentiefe von 7 mm bestimmt die einsteckbare Kontaktfläche zum Partnerstecker, während die montageseitige Kontaktlänge von 3 mm den in die Leiterplatte einzuführenden und zu verlötenden Bereich beschreibt. Die vergoldete Oberfläche erhöht die Korrosionsbeständigkeit und die elektrische Leitfähigkeit der Kontaktflächen, wodurch zuverlässigere Kontakte über viele Steckzyklen erzielt werden können.

Elektrisch ist die Leiste für Ströme bis 3 A ausgelegt und bietet eine Isolationsfestigkeit von 500 V, was sie für Signal‑ und Niederstromanwendungen in der Industrie und in Steuer‑ und Messaufgaben geeignet macht; für höher belastete Versorgungsleitungen sind andere Stecksysteme zu wählen. Der Betriebstemperaturbereich von −55 °C bis +105 °C erlaubt den Einsatz in einem breiten Umfeld, von raueren Industrieumgebungen bis zu standardisierten Elektronikapplikationen. Die THT‑Montage gewährleistet eine mechanisch stabile Verbindung zur Leiterplatte, insbesondere bei wiederholter Steckbeanspruchung oder bei mechanischen Belastungen während des Betriebs.

Die Leiste ist RoHS‑konform und gehört zur vipitec Produktlinie "Industry", was auf eine Auslegung für industrielle Anwendungen hinweist. Typische Einsatzbereiche sind Prototyping‑Boards, Leiterplattenadapter, Schnittstellen‑ und Steuerungsplatinen sowie Steckverbindungen zwischen Modulen und Peripherie. Beim Einlöten ist auf korrekte Lötverfahren und -parameter zu achten, um eine zuverlässige elektrische und mechanische Verbindung zu erzielen; bei Bedarf sollten passende Gehäuse oder Buchsenleisten mit gleichem Raster zur Ausrichtung verwendet werden.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Nennbelastbarkeit (Strom)	3 A
vipitec Produktlinie
RoHS	Ja
Buchse
Buchsenlänge steckseitig	7 mm
Stiftlänge montageseitig (C)	3 mm
Bauelement
Anzahl Pole	14
Ausführung	Gerade
Isolationsspannung	500 V
Bauform	Gerade
Anzahl Reihen	1
Montageart	THT
Rastermaß (RM)	2,54 mm
Betriebstemperatur	-55 - 105 °C
Steckverbinder
Anzahl Pole (je Reihe)	14
