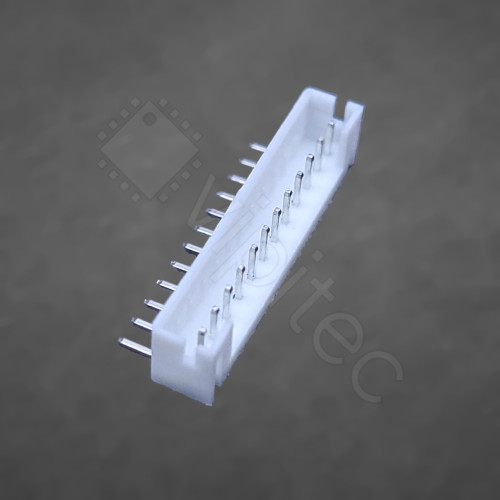

PH-2.0 1x12 Stiftleiste, männlich, 1-reihig, 12-polig, gewinkelt, THT, RM 2,0 mm, weiß

Artikelnr.: 05-0004-0004Y Kopiert!
🟢 490 Stück auf Lager

Anzahl Pole

Menge

Stückpreis¹

1+

1,560000 €

Netto 1,310924 €

5+

0,405600 €

Netto 0,340840 €

10+

0,263640 €

Netto 0,221546 €

20+

0,171366 €

Netto 0,144005 €

50+

0,100800 €

Netto 0,084706 €

100+

0,083900 €

Netto 0,070504 €
1,56 €
inkl. MwSt. zzgl. Versand
Netto 1,310924 €

Menge

Gesamt: ¹

Lieferzeit

Die PH-2.0 1x12 Stiftleiste ist eine einreihige, 12-polige, gewinkelte Ausführung im Rastermaß 2,0 mm. Als männlicher Steckverbinder (auch: Pin-Header, Stiftleiste, männlicher Stecker) mit 90°-Orientierung ist sie für die Durchsteckmontage (THT, Durchsteckmontage) auf Leiterplatten ausgelegt. Die Stifte sind verzinnt, was eine gute Lötbarkeit und grundlegenden Korrosionsschutz bietet; die Bezeichnung der Serie (PH-2.0) verweist direkt auf das 2,0 mm Rastermaß (Pitch). Der Isolationskörper ist weiß ausgeführt und hat eine Höhe von 4,71 mm, die montageseitige Stiftlänge beträgt 3,5 mm.

Elektrisch und thermisch ist die Leiste für niederohmige Signalkontakte und leichte Leistungsanwendungen ausgelegt: Maximaler Kontaktstrom 2 A pro Kontakt, maximaler Kontaktwiderstand typ. bis 10 mΩ und ein Mindest-Isolationswiderstand von 1.000 MΩ. Der angegebene Betriebstemperaturbereich liegt zwischen −25 °C und +85 °C. Begriffe zur Einordnung: Kontaktwiderstand bezeichnet den elektrischen Widerstand an der Übergangsstelle Kontakt/Stift, Isolationswiderstand beschreibt die elektrische Trennung zwischen benachbarten Leitern/Isolator. Die Ausführung ist RoHS-konform und gehört zur vipitec-Produktlinie „Professional“.

Diese gewinkelte PH-2.0 Stiftleiste eignet sich für Platzsparende Leiterplatten-Designs, bei denen Steckverbinder im rechten Winkel zur Leiterplatte geführt werden sollen (z. B. seitliche Kabelabgänge, Adapter-Boards, Interface-Anbindungen). Sie ist kompatibel mit Gegenleisten und konfektionierten Steckverbindern im 2,0 mm Raster. Wegen des Nennstroms von 2 A ist sie für Signale und leichte Leistungsübertragungen vorgesehen; für hohe Ströme oder industrielle Schwerlastanwendungen sind spezialisierte, großflächigere Steckverbinder zu wählen. Hinweise zur Montage: Durchsteckmontage erfordert passendes Lötprozess-Handling und mechanische Fixierung während des Lötens.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	PH-2.0 Stiftleiste
Serie	PH-2.0
vipitec Produktlinie
RoHS	Ja
Bauelement
Ausführung	Gewinkelt
Max. Kontaktstrom	2 A
Max. Kontaktwiderstand	10 mΩ
Min. Isolationswiderstand	1.000 MΩ
Orientierung	90 °
Montageart	THT
Rastermaß (RM)	2 mm
Betriebstemperatur	-25 - 85 °C
Steckverbinder
Anzahl Pole (je Reihe)	12
Anzahl Reihen	1
Stiftleiste
Stiftlänge montageseitig (C)	3,5 mm
Höhe Isolationskörper (IK)	4,71 mm
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de
