PH-2.0 1x16 Stiftleiste, männlich, 1-reihig, 16-polig, gerade, THT, RM 2,0 mm, weiß

Artikelnr.: 05-0004-0005V Kopiert!
🟢 1140 Stück auf Lager

Anzahl Pole

Menge

Stückpreis¹

1+

1,590000 €

Netto 1,336134 €

5+

0,434000 €

Netto 0,364706 €

10+

0,282100 €

Netto 0,237059 €

20+

0,184500 €

Netto 0,155042 €

50+

0,135000 €

Netto 0,113445 €

100+

0,117800 €

Netto 0,098992 €
1,59 €
inkl. MwSt. zzgl. Versand
Netto 1,336134 €

Menge

Gesamt: ¹

Lieferzeit

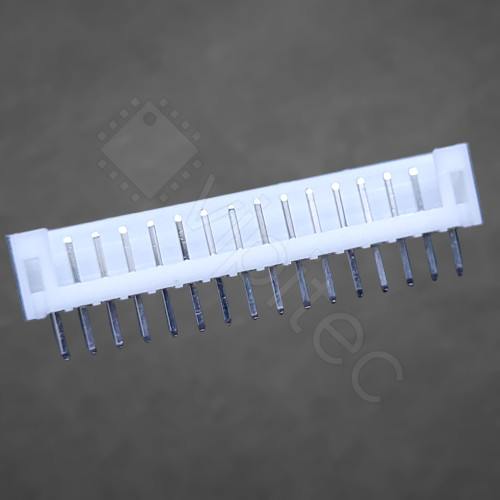

Die PH-2.0 1x16 Stiftleiste ist eine einreihige, gerade Stiftleiste (auch Pin-Header oder männliche Buchsenleiste genannt) zur Durchsteckmontage (THT). Sie gehört zur PH-2.0 Serie und ist für ein Rastermaß (RM) von 2,0 mm ausgelegt. Als Bauelement mit 16 Polen auf einer Reihe bietet sie eine kompakte, mechanisch stabile Schnittstelle zur Verbindung von Leiterplatten, Steckgehäusen oder Flachbandkabeln. Die Positionierung mit 0°-Orientierung bedeutet, dass die Stifte orthogonal zur Leiterplattenebene stehen und so unmittelbar mit passenden Steckgehäusen verbunden werden können.

Die Stifte sind verzinnt ausgeführt, was die Lötbarkeit verbessert und Korrosionsschutz bietet; verglichen mit Goldbeschichtungen handelt es sich jedoch um eine Lösung mit guter Lötbarkeit, aber begrenzter Eignung für sehr häufiges Einstecken/Ausstecken. Die montageseitige Stiftlänge von 3,1 mm ermöglicht einen zuverlässigen Lötfilz und ausreichende mechanische Festigkeit in der Leiterplatte. Der Isolationskörper hat eine Höhe von 6 mm, was Abstand, Zugentlastung und Platz für entsprechende Steckverbinder beeinflusst. Elektrisch ist die Leiste bis 2 A pro Kontakt spezifiziert, mit einem maximalen Kontaktwiderstand von 20 mΩ und einem Isolationswiderstand von mindestens 1.000 MΩ; der zulässige Betriebstemperaturbereich liegt zwischen -25 und 85 °C. Die Bauform als THT-Komponente sorgt für erhöhte Stabilität gegenüber mechanischer Belastung im Vergleich zu SMT-Varianten.

Typische Anwendungsgebiete sind Platinen-zu-Platinen-Verbindungen, Board-Header für Sensor- und Peripheriemodule, Steckverbindungen für Kabelgehäuse mit 2,0 mm Raster und prototypische sowie industrielle Anwendungen, bei denen kompakte, zuverlässige Verbindungen gefordert sind. Die Leiste ist RoHS-konform und Teil der vipitec Produktlinie „Professional“, wodurch sie für den Einsatz in Standardanwendungen der Elektronikentwicklung und Serienproduktion geeignet ist. Bei häufigem Steckbetrieb oder hohen Kontaktzyklen sollte die Eignung der verzinnten Oberfläche geprüft werden; für häufige Steckzyklen sind alternative Beschichtungsvarianten mit höherer Verschleißfestigkeit zu erwägen.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	PH-2.0 Stiftleiste
Serie	PH-2.0
vipitec Produktlinie
RoHS	Ja
Bauelement
Ausführung	Gerade
Max. Kontaktstrom	2 A
Max. Kontaktwiderstand	20 mΩ
Min. Isolationswiderstand	1.000 MΩ
Orientierung	0 °
Montageart	THT
Rastermaß (RM)	2 mm
Betriebstemperatur	-25 - 85 °C
Steckverbinder
Anzahl Pole (je Reihe)	16
Anzahl Reihen	1
Stiftleiste
Stiftlänge montageseitig (C)	3,1 mm
Höhe Isolationskörper (IK)	6 mm
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.
