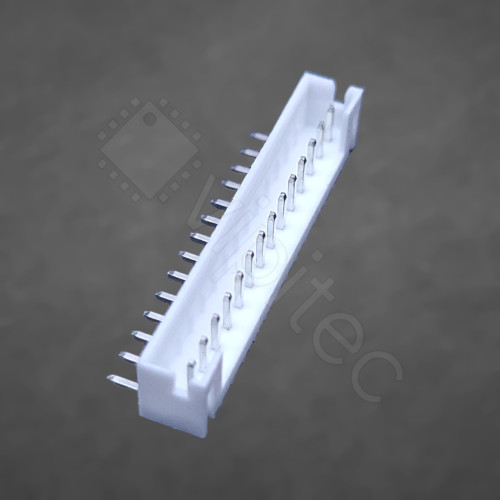

PH-2.0 1x14 Stiftleiste, männlich, 1-reihig, 14-polig, gewinkelt, THT, RM 2,0 mm, weiß

Artikelnr.: 05-0004-00050 Kopiert!
🟢 450 Stück auf Lager

Anzahl Pole

Menge

Stückpreis¹

1+

1,680000 €

Netto 1,411765 €

5+

1,596000 €

Netto 1,341176 €

10+

1,117200 €

Netto 0,938824 €

20+

0,782040 €

Netto 0,657176 €

50+

0,693000 €

Netto 0,582353 €

100+

0,485100 €

Netto 0,407647 €
1,68 €
inkl. MwSt. zzgl. Versand
Netto 1,411765 €

Menge

Gesamt: ¹

Lieferzeit

Die einreihige, gewinkelte PH-2.0 Stiftleiste ist ein durchsteckmontierter, männlicher Pin-Header im Rastermaß 2,0 mm und bietet 14 Kontakte in einer Reihe. Solche Stiftleisten (auch bekannt als Pin-Header oder male header) werden auf Leiterplatten eingesetzt, um steckbare Verbindungen zu Gehäusen, Flachbandkabeln oder gegenpoligen Buchsenleisten herzustellen. Die 90°-Orientierung richtet die Steckverbindung parallel zur Platinenfläche aus und eignet sich damit für Anwendungen mit begrenztem Bauraum oder wenn Kabel- und Steckerausrichtungen umgelenkt werden müssen.

Die Kontaktoberfläche ist verzinnt ausgeführt, was eine gute Lötbarkeit und einen zuverlässigen elektrischen Anschluss sicherstellt. Mit einer montageseitigen Stiftlänge von 3,5 mm und einem Isolationskörper von 4,71 mm bietet der Steckverbinder ausreichende Einstecktiefe und mechanische Stabilität bei Durchsteckmontage. Elektrisch ist die Leiste für Signalanwendungen und leichte Leistungsübertragungen ausgelegt; sie akzeptiert Ströme bis zu 2 A, weist einen maximalen Kontaktwiderstand von typ. 10 mΩ und einen Isolationswiderstand von mindestens 1 000 MΩ auf. Der zulässige Betriebstemperaturbereich liegt zwischen −25 °C und +85 °C, und das Bauteil ist RoHS-konform.

Die Ausführung als THT-Bauteil macht die Stiftleiste robust gegenüber mechanischer Belastung und geeignet für manuelles oder wavesolder-basiertes Bestücken. In Kombination mit passenden PH-2.0-Gehäusen ergibt sich eine standardisierte, reproduzierbare Steckverbindung; dabei ist auf die Einhaltung der Spezifikation des Gegensteckers zu achten, um zuverlässigen Kontakt und die genannte Strom- und Temperaturbelastbarkeit sicherzustellen. Als Teil der vipitec Professional Produktlinie eignet sich das Bauteil für industrielle Elektronikprojekte, Prototyping und Serienanwendungen, bei denen kompakte, einreihige Steckverbindungen mit 2,0 mm Rastermaß benötigt werden.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	PH-2.0 Stiftleiste
Serie	PH-2.0
vipitec Produktlinie
RoHS	Ja
Bauelement
Ausführung	Gewinkelt
Max. Kontaktstrom	2 A
Max. Kontaktwiderstand	10 mΩ
Min. Isolationswiderstand	1.000 MΩ
Orientierung	90 °
Anzahl Reihen	1
Montageart	THT
Rastermaß (RM)	2 mm
Betriebstemperatur	-25 - 85 °C
Steckverbinder
Anzahl Pole (je Reihe)	14
Stiftleiste
Stiftlänge montageseitig (C)	3,5 mm
Höhe Isolationskörper (IK)	4,71 mm
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.

Downloads

Datenblatt HS - PH-2.0-RM
