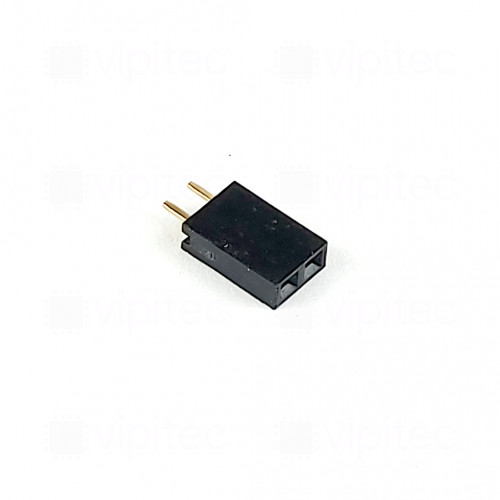

Buchsenleiste, 1-reihig, 2-polig, gerade, RM 2,54 mm, B 7 mm, C 3 mm

Artikelnr.: 05-0004-03001 Kopiert!
🟢 1990 Stück auf Lager

Anzahl Pole

Verpackungseinheiten

Blister, 165x230 mm à 1440 Stück
2 auf Lager (= 2880 Stück)
Menge

Stückpreis¹

5+

0,546000 €

Netto 0,458824 €

50+

0,087360 €

Netto 0,073412 €

500+

0,034295 €

Netto 0,028819 €

1440+

0,026536 €

Netto 0,022299 €
0,546 €
inkl. MwSt. zzgl. Versand
Netto 0,458824 €

Menge

Gesamt: ¹

Lieferzeit

Mindestbestellmenge: 5 Stück

Diese einreihige, 2-polige Buchsenleiste ist ein THT‑Bestückungselement in gerader Bauform mit einem Rastermaß (RM) von 2,54 mm (Standard 0,1"). Als Buchsenleiste (weibliche Stiftleiste, Pfostenbuchse) bietet sie zwei Kontaktbuchsen in einer kompakten Reihe; die steckseitige Buchsentiefe beträgt 7 mm und die montageseitige Kontaktlänge 3 mm. Das vergoldete Kontaktfinish reduziert Korrosionsbildung und sorgt für niedrigen Kontaktwiderstand bei Steckverbindungen, während die vergoldete Oberfläche zugleich die Lötbarkeit und Kontaktzuverlässigkeit langfristig unterstützt.

Elektrisch ist die Leiste für Ströme bis 3 A ausgelegt und weist eine Isolationsspannung von 500 V auf, was sie für Signalleitungen und kleinere Spannungsversorgungen in elektronischen Baugruppen geeignet macht. Der Temperaturbereich von −55 °C bis +105 °C und die RoHS‑Konformität kennzeichnen das Bauteil als für zahlreiche industrielle Anwendungen eingesetzte Standardkomponente. Die durchsteckmontierte Ausführung (THT) bietet mechanische Robustheit und erleichtert manuelle Lötarbeiten sowie eine belastbare Verbindung zwischen Leiterplatte und Steckkontakt.

Typische Einsatzgebiete sind Steckverbindungen auf Leiterplatten für Signal- und Versorgungsleitungen, steckbare Schnittstellen für Jumper und Prüfkabel, sowie einfache Board‑to‑wire‑Verbindungen in Prototypen und Seriengeräten. Durch das 2,54‑mm‑Raster ist die Leiste kompatibel mit weit verbreiteten 0,1‑Zoll‑Zubehörteilen wie Jumperkabeln, Pfostenleisten und Gehäusekontaktierungen. Als Teil der vipitec Produktlinie "Industry" richtet sich das Bauteil an Anwendungen, die robuste, standardisierte Steckverbindungen mit guter Langzeitstabilität erfordern.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Nennbelastbarkeit (Strom)	3 A
vipitec Produktlinie
RoHS	Ja
Buchse
Buchsenlänge steckseitig	7 mm
Stiftlänge montageseitig (C)	3 mm
Bauelement
Anzahl Pole	2
Ausführung	Gerade
Isolationsspannung	500 V
Bauform	Gerade
Anzahl Reihen	1
Montageart	THT
Rastermaß (RM)	2,54 mm
Betriebstemperatur	-55 - 105 °C
Steckverbinder
Anzahl Pole (je Reihe)	2
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de
