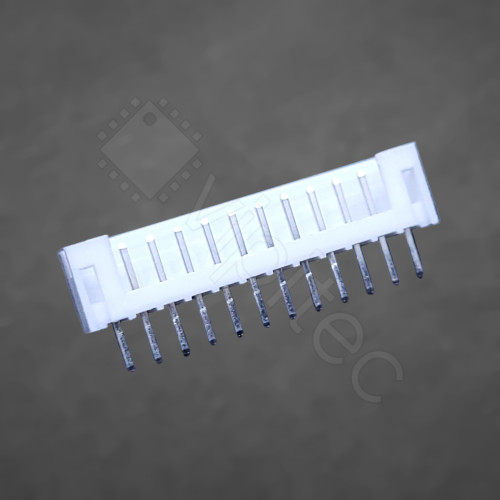

PH-2.0 1x12 Stiftleiste, männlich, 1-reihig, 12-polig, gerade, THT, RM 2,0 mm, weiß

Artikelnr.: 05-0004-0005P Kopiert!
🟢 490 Stück auf Lager

Anzahl Pole

Menge

Stückpreis¹

1+

1,560000 €

Netto 1,310924 €

5+

0,405600 €

Netto 0,340840 €

10+

0,263640 €

Netto 0,221546 €

20+

0,171366 €

Netto 0,144005 €

50+

0,100800 €

Netto 0,084706 €

100+

0,083900 €

Netto 0,070504 €
1,56 €
inkl. MwSt. zzgl. Versand
Netto 1,310924 €

Menge

Gesamt: ¹

Lieferzeit

Diese einreihige, 12-polige Stiftleiste im PH-2.0-Format ist ein gerader, männlicher Leiterplattenstecker für Durchsteckmontage (THT). PH-2.0 bezeichnet das 2,0 mm Rastermaß (Pitch) und ist ein gebräuchlicher Standard für kompakte Leiterplattenverbindungen; Synonyme sind Pin-Header, Stiftleiste oder männlicher Stecker. Die gerade Ausführung (Orientierung 0°) und die montageseitige Stiftlänge von 3,3 mm sorgen für eine zuverlässige mechanische Verbindung durch die Leiterplatte und ausreichende Lotstauchung beim Einlöten.

Die Kontaktoberfläche ist verzinnt, was eine gute Lötbarkeit und einen grundlegenden Korrosionsschutz bietet; verzinnte Kontakte sind eine kosteneffiziente Lösung für Standardanwendungen, während goldbeschichtete Kontakte bei sehr häufigem Steckbetrieb oder extrem niedrigen Kontaktwiderständen Vorteile bieten können. Elektrisch ist die Leiste für typische Signalanwendungen ausgelegt (max. Kontaktstrom 2 A, max. Kontaktwiderstand ca. 10 mΩ, Isolationswiderstand ≥ 1 GΩ) und deckt einen üblichen Betriebstemperaturbereich ab (-25 bis 85 °C). Der Isolationskörper mit einer Höhe von knapp 6 mm dient als Abstandshalter und Isolation zwischen Leiterplatte und Steckernutzen.

Die PH-2.0 Stiftleiste eignet sich für Leiterplattenverbindungen zu gängigen PH-2.0-Buchsen und wird häufig für Verbindungen zwischen Leiterplatte und Gehäusekabeln, Adapterplatinen oder als Leiterplatten-Test- bzw. Übergangsconnector eingesetzt. Durch die THT-Montage bietet sie gute mechanische Festigkeit gegenüber Zug- und Scherkräften, ist RoHS-konform und damit für die meisten industriellen und elektronischen Anwendungen der vipitec Professional-Linie geeignet.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	PH-2.0 Stiftleiste
Serie	PH-2.0
vipitec Produktlinie
RoHS	Ja
Bauelement
Ausführung	Gerade
Max. Kontaktstrom	2 A
Max. Kontaktwiderstand	10 mΩ
Min. Isolationswiderstand	1.000 MΩ
Orientierung	0 °
Montageart	THT
Rastermaß (RM)	2 mm
Betriebstemperatur	-25 - 85 °C
Steckverbinder
Anzahl Pole (je Reihe)	12
Anzahl Reihen	1
Stiftleiste
Stiftlänge montageseitig (C)	3,3 mm
Höhe Isolationskörper (IK)	5,99 mm
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.

Downloads

Datenblatt HS - PH-2.0-SM
