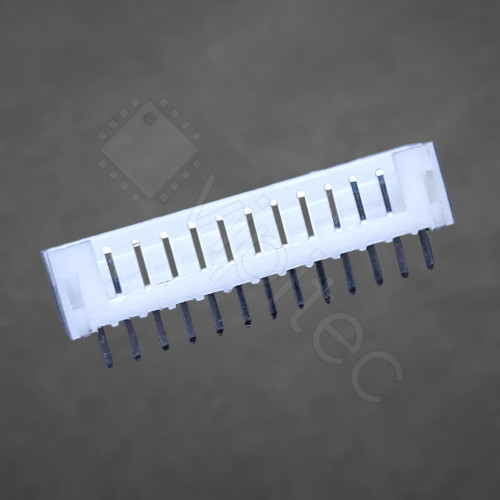

PH-2.0 1x13 Stiftleiste, männlich, 1-reihig, 13-polig, gerade, THT, RM 2,0 mm, weiß

Artikelnr.: 05-0004-0005R Kopiert!
🟡 noch 10 Stück auf Lager

Anzahl Pole

Menge

Stückpreis¹

1+

1,570000 €

Netto 1,319328 €

5+

0,408200 €

Netto 0,343025 €

10+

0,265330 €

Netto 0,222966 €

20+

0,172465 €

Netto 0,144928 €

50+

0,109200 €

Netto 0,091765 €

100+

0,092400 €

Netto 0,077647 €
1,57 €
inkl. MwSt. zzgl. Versand
Netto 1,319328 €

Menge

Gesamt: ¹

Lieferzeit

Diese einreihige, gerade Stiftleiste im PH-2.0-Format ist eine 13-polige, männliche Steckverbindung (auch Pin-Header oder Stiftleistenkontakt genannt) mit einem Rastermaß von 2,0 mm. Der weiße Isolationskörper und die verzinnte Kontaktoberfläche sind auf gute Lötbarkeit und zuverlässigen elektrischen Kontakt ausgelegt; Verzinnung reduziert Anlauffarben und erleichtert die Verbindung zu Leiterplatten. Die Bauform mit 0°-Orientierung eignet sich für einfache, platzsparende Board-Layouts und klare Signal- bzw. Leiterplattenanschlüsse.

Die Stifte sind für Durchsteckmontage (THT) vorgesehen und besitzen eine montageseitige Länge von 3,3 mm; die Höhe des Isolationskörpers beträgt 5,99 mm, was bei mechanischer Planung und Einbauraum berücksichtigt werden sollte. Elektrisch ist die Leiste für maximale Kontaktströme bis 2 A pro Kontakt ausgelegt, bei einem maximalen Kontaktwiderstand von 10 mΩ und einem Mindest-Isolationswiderstand von 1.000 MΩ. Der Nutzungsbereich liegt im Temperaturbereich von −25 bis +85 °C. Die Serie PH-2.0 ist RoHS-konform und wird in der vipitec-Produktlinie Professional geführt.

Typische Anwendungen umfassen Signal- und Niederspannungsanschlüsse, Prototyping, Steckverbindungen zu Gehäuse- oder Fremdmodulen sowie Standard-Board-to-wire- oder Board-to-board-Schnittstellen in Bereichen mit moderatem Strombedarf. Bei der Auswahl passender Gegensteckverbinder ist auf das 2,0-mm-Raster der PH-2.0-Familie zu achten, um mechanisch und elektrisch kompatible Verbindungen zu gewährleisten. Beachten Sie bei der Bestückung die Lötprozessanforderungen und die spezifizierten elektrischen Grenzwerte zur Sicherstellung dauerhafter Kontakteigenschaften.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	PH-2.0 Stiftleiste
Serie	PH-2.0
vipitec Produktlinie
RoHS	Ja
Bauelement
Ausführung	Gerade
Max. Kontaktstrom	2 A
Max. Kontaktwiderstand	10 mΩ
Min. Isolationswiderstand	1.000 MΩ
Orientierung	0 °
Montageart	THT
Rastermaß (RM)	2 mm
Betriebstemperatur	-25 - 85 °C
Steckverbinder
Anzahl Pole (je Reihe)	13
Anzahl Reihen	1
Stiftleiste
Stiftlänge montageseitig (C)	3,3 mm
Höhe Isolationskörper (IK)	5,99 mm
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.

Downloads

Datenblatt HS - PH-2.0-SM
