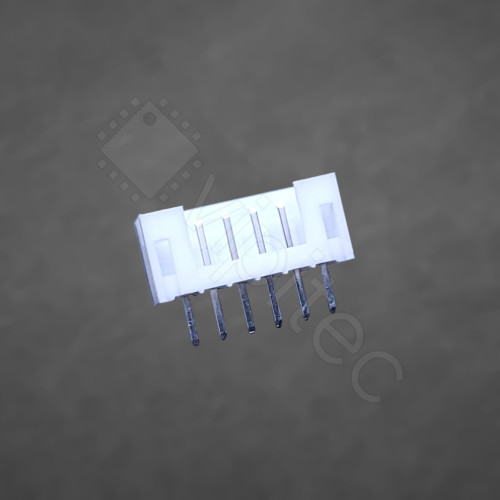

PH-2.0 1x6 Stiftleiste, männlich, 1-reihig, 6-polig, gerade, THT, RM 2,0 mm, weiß

Artikelnr.: 05-0004-0005H Kopiert!
🟢 3490 Stück auf Lager

Anzahl Pole

Menge

Stückpreis¹

1+

1,530000 €

Netto 1,285714 €

5+

0,397800 €

Netto 0,334286 €

10+

0,258570 €

Netto 0,217286 €

20+

0,168071 €

Netto 0,141236 €

50+

0,087397 €

Netto 0,073443 €

100+

0,056808 €

Netto 0,047738 €
1,53 €
inkl. MwSt. zzgl. Versand
Netto 1,285714 €

Menge

Gesamt: ¹

Lieferzeit

PH-2.0 1x6 Stiftleiste (männlich, 1-reihig, gerade, THT) ist eine kompakte, einreihige Stiftleiste mit 6 Kontakten in 2,0 mm Rastermaß. Als Steckerleiste (auch Pin‑Header oder Stiftleiste genannt) dient sie als robuste Leiterplatten‑Schnittstelle für Kabelsteckverbinder, Prüf‑ und Programmieradapter sowie modulare Steckverbindungen. Die gerade Ausführung mit THT‑Montage (Through‑Hole Technology, Durchsteckmontage) ermöglicht eine sichere mechanische Verbindung zur Leiterplatte und eignet sich für Anwendungen, in denen eine stabile, wieder steckbare Verbindung erforderlich ist.

Die Kontakte sind verzinnt ausgeführt, was die Lötbarkeit und Korrosionsbeständigkeit verbessert; Zinnüberzüge bieten eine gute Kompatibilität zu Standardlötprozessen. Elektrische Kennwerte wie ein maximaler Kontaktstrom von 2 A, ein maximaler Kontaktwiderstand von typ. 10 mΩ sowie ein Isolationswiderstand von mindestens 1 000 MΩ geben Auskunft über die Eignung für niederstromige Signalanwendungen und schwach belastete Versorgungen. Die Betriebstemperaturspanne von −25 bis 85 °C sowie die RoHS‑Konformität unterstreichen den Einsatz in industriellen und elektronischen Anwendungen mit normgerechten Materialanforderungen.

Technische Merkmale wie das Rastermaß (RM = Abstand der Stiftmitten 2,0 mm), die montageseitige Stiftlänge von 3,3 mm und die Höhe des Isolationskörpers von 5,99 mm beeinflussen die Kompatibilität mit entsprechenden Buchsengehäusen und Einbausituationen. Die Leiste gehört zur PH‑2.0 Serie und ist konzipiert für den zuverlässigen Einsatz in Kombination mit Komponenten derselben 2,0‑mm‑PH‑Spezifikation; damit ist sie geeignet für Leiterplatten‑Verbindungen, Steckverbinder‑Adapter und modulare Aufbaukonzepte in professionellen Elektronikprojekten. Als Produkt der vipitec Professional‑Linie erfüllt sie Anforderungen an Verarbeitbarkeit und Wiederholbarkeit in der Serienfertigung und Prototypenentwicklung.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	PH-2.0 Stiftleiste
Serie	PH-2.0
vipitec Produktlinie
RoHS	Ja
Bauelement
Ausführung	Gerade
Max. Kontaktstrom	2 A
Max. Kontaktwiderstand	10 mΩ
Min. Isolationswiderstand	1.000 MΩ
Orientierung	0 °
Montageart	THT
Rastermaß (RM)	2 mm
Betriebstemperatur	-25 - 85 °C
Steckverbinder
Anzahl Pole (je Reihe)	6
Anzahl Reihen	1
Stiftleiste
Stiftlänge montageseitig (C)	3,3 mm
Höhe Isolationskörper (IK)	5,99 mm
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.

Downloads

Datenblatt HS - PH-2.0-SM
