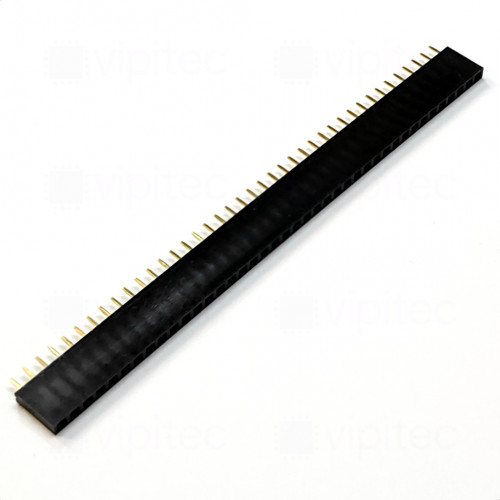

Buchsenleiste, 1-reihig, 40-polig, gerade, RM 2,54 mm, B 7 mm, C 3 mm

Artikelnr.: 05-0004-03016 Kopiert!
🟢 637 Stück auf Lager

Anzahl Pole

Verpackungseinheiten

Blister, 165x230 mm à 80 Stück
12 auf Lager (= 960 Stück)
Menge

Stückpreis¹

5+

0,540000 €

Netto 0,453782 €

50+

0,319200 €

Netto 0,268235 €

80+

0,302000 €

Netto 0,253782 €
0,54 €
inkl. MwSt. zzgl. Versand
Netto 0,453782 €

Menge

Gesamt: ¹

Lieferzeit

Mindestbestellmenge: 5 Stück

Diese einreihige, 40-polige Buchsenleiste ist ein gerade ausgeführtes THT-Bauelement mit einem Rastermaß von 2,54 mm (0,1"). Als Steckverbindung für Leiterplatten bietet die Leiste eine steckseitige Buchsenlänge von 7 mm und eine montageseitige Stiftlänge von 3 mm (C). Die gerade Bauform bedeutet, dass die Kontakte orthogonal zur Leiterplattenebene ausgerichtet sind und so eine klassische Gegenverbindung zu Stiftleisten (Pin-Header) beziehungsweise zu Kabel- und Modulsteckern mit 2,54 mm Raster herstellen. Bezeichnungen wie Buchsenleiste, Female Header oder Buchenstrip beschreiben denselben Verbindungstyp und sind geläufige Synonyme.

Elektrisch ist die Leiste für Ströme bis 3 A ausgelegt und weist eine Isolationsspannung von 500 V auf; damit eignet sie sich für viele Standard-Anwendungen in Steuer- und Signalverteilern. Der zulässige Betriebstemperaturbereich von −55 °C bis +105 °C erlaubt den Einsatz in industriellen Umgebungen mit wechselnden thermischen Bedingungen. Die Leiste ist RoHS-konform und entspricht damit den Anforderungen hinsichtlich beschränkter Verwendung bestimmter gefährlicher Stoffe.

Die THT-Montage sorgt für eine hohe mechanische Festigkeit und eine zuverlässige Lötverbindung, was insbesondere bei häufigen Steckzyklen oder mechanischer Beanspruchung vorteilhaft ist. Mit 40 Polen in einer Reihe eignet sich die Leiste für Anwendungen mit vielen Signalleitungen, etwa als Schnittstelle zu Peripherie-Modulen, als Gegenstück zu Stiftleisten auf Platinen oder in Prototyping-Umgebungen, die das verbreitete 2,54-mm-Raster nutzen. Die Einreihigkeit vereinfacht Layout und Bestückung, während die klar definierten Längenmaße (B und C) Planungen für Einstecktiefen, Abstandshalter und Lötprozesse unterstützen. Die Einordnung in die Produktlinie "Industry" weist auf eine Auslegung für anspruchsvolle, industrielle Einsatzfälle hin.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Nennbelastbarkeit (Strom)	3 A
vipitec Produktlinie
RoHS	Ja
Buchse
Buchsenlänge steckseitig	7 mm
Stiftlänge montageseitig (C)	3 mm
Bauelement
Anzahl Pole	40
Ausführung	Gerade
Isolationsspannung	500 V
Bauform	Gerade
Anzahl Reihen	1
Montageart	THT
Rastermaß (RM)	2,54 mm
Betriebstemperatur	-55 - 105 °C
Steckverbinder
Anzahl Pole (je Reihe)	40
