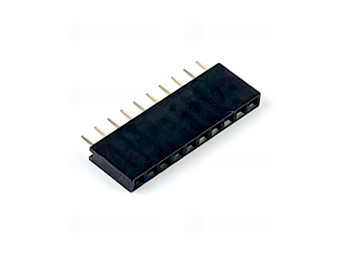

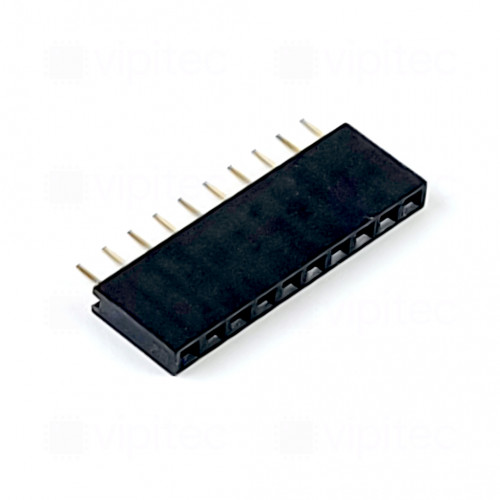

Buchsenleiste, 1-reihig, 10-polig, gerade, RM 2,54 mm, B 7 mm, C 3 mm

Artikelnr.: 05-0004-03009 Kopiert!
🟢 271 Stück auf Lager

Anzahl Pole

Verpackungseinheiten

Blister, 165x230 mm à 320 Stück
nicht auf Lager – Angebot anfordern
Menge

Stückpreis¹

5+

0,634000 €

Netto 0,532773 €

50+

0,388200 €

Netto 0,326218 €

320+

0,147998 €

Netto 0,124368 €
0,634 €
inkl. MwSt. zzgl. Versand
Netto 0,532773 €

Menge

Gesamt: ¹

Lieferzeit

Mindestbestellmenge: 5 Stück

Diese einreihige, 10-polige Buchsenleiste ist eine standardisierte Steckverbindung im Rastermaß von 2,54 mm und eignet sich für die Durchsteckmontage (THT – Through‑Hole Technology) auf Leiterplatten. Als Buchsenleiste (auch: Female Header, Buchsenstreifen) fasst sie eingelötete weibliche Kontakte, die kompatibel sind mit gängigen 2,54‑mm‑Stecksystemen und entsprechenden Stiftleisten. Die gerade Bauform sorgt für eine einfache, stabile Montage senkrecht zur Platine und eignet sich dort, wo platzsparende, konventionelle Steckverbindungen benötigt werden.

Die Kontakte sind vergoldet, was Korrosionsbeständigkeit und zuverlässigen Kontakt bei low-voltage-/Signalverbindungen verbessert; Goldoberflächen reduzieren Oxidation und sorgen für konstante Verbindungseigenschaften ohne Angabe eines spezifischen Kontaktwiderstandes. Die Nennbelastbarkeit von 3 A und die Isolationsfestigkeit von 500 V erlauben den Einsatz für Signale und geringere Leistungsströme innerhalb dieser Grenzen. Die Buchsenlänge steckseitig (7 mm) bestimmt die Einstecktiefe und Zugänglichkeit des Steckpartners, während die montageseitige Länge (C = 3 mm) die verfügbare Lötfläche und mechanische Verankerung auf der Leiterplatte beeinflusst. Der Betriebstemperaturbereich von −55 °C bis +105 °C entspricht üblichen Anforderungen in industriellen Umgebungen.

Das Bauteil ist RoHS‑konform und Teil der vipitec Produktlinie "Industry", damit geeignet für industrielle Anwendungen, Steuerungsbau, Prototyping und Serienbestückung. Hinweis: Als Buchsenleiste verbindet es Platinen mit Stiftleisten, Buchsenleisten in Kabelgehäusen oder anderen 2,54‑mm‑Komponenten; die tatsächliche Eignung sollte anhand von Steckertyp und Betriebstemperatur im konkreten Einsatz geprüft werden.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Nennbelastbarkeit (Strom)	3 A
vipitec Produktlinie
RoHS	Ja
Buchse
Buchsenlänge steckseitig	7 mm
Stiftlänge montageseitig (C)	3 mm
Bauelement
Anzahl Pole	10
Ausführung	Gerade
Isolationsspannung	500 V
Bauform	Gerade
Anzahl Reihen	1
Montageart	THT
Rastermaß (RM)	2,54 mm
Betriebstemperatur	-55 - 105 °C
Steckverbinder
Anzahl Pole (je Reihe)	10
