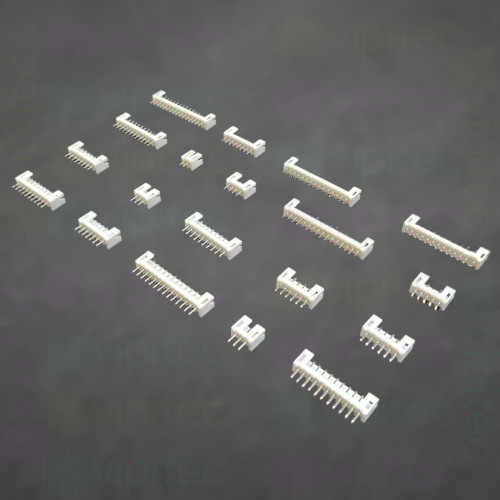

THT PH-2.0 Stiftleisten Auswahl, RM 2 mm, gerade, 2 A, -25..85 °C

Bitte wählen Sie die gewünschte Variante aus:

Anzahl Pole

ab 0,056065 €
inkl. MwSt. zzgl. Versand
Netto ab 0,047114 €

Diese geraden, einreihigen PH-2.0 Stiftleisten sind ein einbaufertiger THT-Steckverbinder (Through-Hole Technology / Durchsteckmontage) mit einem Rastermaß (RM) von 2,0 mm. Stiftleisten, auch als Pin-Header oder Stiftverbinder bezeichnet, dienen als standardisierte Steckverbindung zwischen Leiterplatten oder zwischen Leiterplatte und Kabelbaum. Die Ausführung in 0°-Orientierung (gerade) und die montageseitige Stiftlänge von 3,3 mm sind auf verlässliche Lötverbindungen ausgelegt und bieten ausreichend Einstecktiefe für übliche Leiterplattendicken und Steckverbinderaufbauten.

Die Kontaktoberfläche ist verzinnt, was die Lötbarkeit verbessert und den Korrosionsschutz erhöht; verzinnte Beschichtungen (Zinnbeschichtung) sind ein übliches Maß zur Sicherstellung reproduzierbarer Lötstellen und elektrischer Verbindung. Elektrisch ist die Leiste für bis zu 2 A ausgelegt; der spezifizierte Betriebstemperaturbereich reicht von -25 °C bis +85 °C, wodurch der Einsatz in typischen Elektronik- und Industrielösungen möglich ist. Das Bauteil ist RoHS-konform und gehört zur Serie PH-2.0, wodurch es sich leicht in bestehende Layouts und Standard-Anwendungen im bekannten PH-Steckermaß integrieren lässt.

Die Durchsteckmontage (THT) bietet im Vergleich zu reinen SMD-Lösungen eine erhöhte mechanische Festigkeit und ist sowohl für manuelle Bestückung als auch für gängige maschinelle Lötverfahren geeignet. Typische Einsatzbereiche sind Signalleitungen, Steckverbinder für Entwicklungsboards und Adapter, Jumper- und Programmer-Schnittstellen oder interne Verdrahtungen in Gehäusen und Geräten. Als Teil der vipitec Professional-Produktlinie ist diese Stiftleiste für überschaubare, standardisierte Verbindungsaufgaben konzipiert, bei denen einfache Montage und zuverlässige elektrische Eigenschaften im Vordergrund stehen.

Produkteigenschaften (Herstellerangaben)

Allgemein
Modell	PH-2.0 Stiftleiste
Serie	PH-2.0
vipitec Produktlinie
RoHS	Ja
Bauelement
Ausführung	Gerade
Max. Kontaktstrom	2 A
Orientierung	0 °
Montageart	THT
Rastermaß (RM)	2 mm
Betriebstemperatur	-25 - 85 °C
Steckverbinder
Anzahl Reihen	1
Stiftleiste
Stiftlänge montageseitig (C)	3,3 mm
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.

Downloads

Datenblatt HS - PH-2.0-SM
