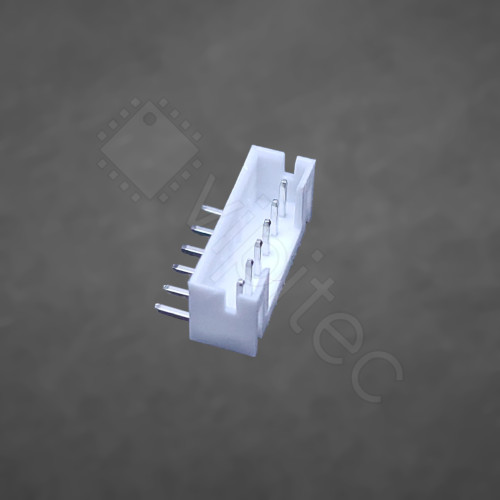

PH-2.0 1x6 Stiftleiste, männlich, 1-reihig, 6-polig, gewinkelt, THT, RM 2,0 mm, weiß

Artikelnr.: 05-0004-0004R Kopiert!
🟢 1790 Stück auf Lager

Anzahl Pole

Menge

Stückpreis¹

1+

1,530000 €

Netto 1,285714 €

5+

0,397800 €

Netto 0,334286 €

10+

0,258570 €

Netto 0,217286 €

20+

0,168071 €

Netto 0,141236 €

50+

0,087397 €

Netto 0,073443 €

100+

0,056808 €

Netto 0,047738 €
1,53 €
inkl. MwSt. zzgl. Versand
Netto 1,285714 €

Menge

Gesamt: ¹

Lieferzeit

Diese einreihige, gewinkelte Stiftleiste im Rastermaß 2,0 mm (PH-2.0) stellt eine kompakte, mechanisch stabile Steckverbindung für Leiterplatten dar. Als männlicher Pin-Header mit sechs Kontakten und 90°-Orientierung eignet sie sich besonders dort, wo Kabel oder Steckverbinder parallel zur Platinenoberfläche geführt werden müssen. Der gewinkelte Aufbau reduziert die Bauhöhe in einer Achse und erleichtert die Kabel- bzw. Steckermontage an Gehäusekanten oder bei Platzbeschränkungen. Begriffe wie Stiftleiste, Pin-Header oder Steckleiste beschreiben dasselbe Basiskonzept: metallische Kontakte in einem Isolierkörper zur Übertragung elektrischer Signale und niedriger Ströme zwischen Leiterplatten oder Baugruppen.

Die federnden, verzinnten Kontakte bieten gute Lötbarkeit und Korrosionsbeständigkeit, wodurch dauerhafte elektrische Verbindungen sowie zuverlässige Montageprozesse (z. B. Durchsteckmontage / THT, geeignet für manuelles Löten oder Wellenlöten) unterstützt werden. Technische Kenndaten wie ein maximaler Kontaktstrom von 2 A, ein niedriger Kontaktwiderstand (typ. bis 10 mΩ) und ein hoher Isolationswiderstand (≥ 1.000 MΩ) kennzeichnen das Leistungsspektrum: geeignet für Signal- und Niedrigstromanwendungen, nicht jedoch für hohe Leistungsströme. Der thermische Einsatzbereich von −25 °C bis +85 °C deckt typische Elektronik- und Industrieumgebungen ab. RoHS-Konformität stellt sicher, dass bleifreie Materialien verwendet werden.

In der Praxis wird diese PH-2.0 Stiftleiste häufig für Verbindungskabel zu Sensoren, Displays, Modulen und zur Verdrahtung von Entwicklungs- oder Steuerplatinen verwendet; sie ist typischerweise kompatibel mit gängigen 2,0‑mm-Raster-Steckverbindern der PH-Serie. THT-Montage bietet gegenüber SMD-Varianten erhöhte mechanische Belastbarkeit, was bei häufigem Stecken/Abziehen oder bei schweren Kabelbäumen von Vorteil ist. Als Produkt der vipitec Professional-Linie ist die Stiftleiste für den Einsatz in Standard- und Serienapplikationen ausgelegt, bei denen reproduzierbare Qualität und einfache Handhabung im Vordergrund stehen.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	PH-2.0 Stiftleiste
Serie	PH-2.0
vipitec Produktlinie
RoHS	Ja
Bauelement
Ausführung	Gewinkelt
Max. Kontaktstrom	2 A
Max. Kontaktwiderstand	10 mΩ
Min. Isolationswiderstand	1.000 MΩ
Orientierung	90 °
Montageart	THT
Rastermaß (RM)	2 mm
Betriebstemperatur	-25 - 85 °C
Steckverbinder
Anzahl Pole (je Reihe)	6
Anzahl Reihen	1
Stiftleiste
Stiftlänge montageseitig (C)	3,5 mm
Höhe Isolationskörper (IK)	4,71 mm
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.

Downloads

Datenblatt HS - PH-2.0-RM
