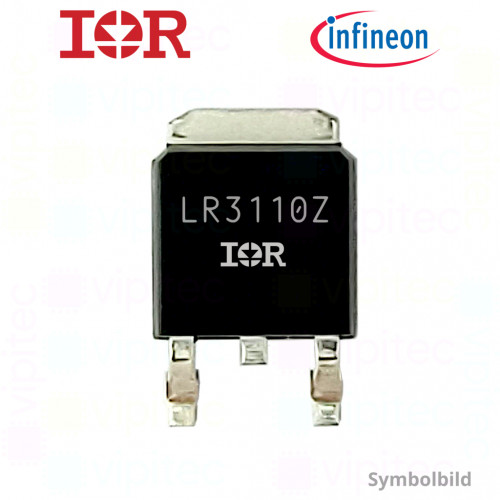

IRLR3110ZPBF / IRLR3110ZTRPBF, N-Kanal MOSFET, 100 V, 42 A, 140 W, 110 ns, SMD, DPAK/TO-252AA, TTL-/CMOS-kompatibel, -55..175 °C

Artikelnr.: 05-0010-01016 Kopiert!
🟡 noch 49 Stück auf Lager

Menge

Stückpreis¹

1+

2,990000 €

Netto 2,512605 €

5+

2,840500 €

Netto 2,386975 €

10+

2,073000 €

Netto 1,742017 €

20+

1,969350 €

Netto 1,654916 €

50+

1,736200 €

Netto 1,458992 €

100+

1,649390 €

Netto 1,386042 €
2,99 €
inkl. MwSt. zzgl. Versand
Netto 2,512605 €

Menge

Gesamt: ¹

Lieferzeit

Der IRLR3110ZPBF / IRLR3110ZTRPBF, auch bekannt unter der Kurzbezeichnung IRLR3110Z, ist ein N-Kanal-MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) von Infineon Technologies. Dieses Bauteil zeichnet sich durch eine maximale Drain-Source-Spannung von 100 V und einen kontinuierlichen Drain-Strom von bis zu 42 A aus, was es ideal für leistungsintensive Anwendungen macht.

Ein herausragendes Merkmal des IRLR3110ZPBF ist sein äußerst niedriger Durchlasswiderstand (R_DS(on)) von maximal 14 mΩ bei einer Gate-Source-Spannung von 10 V. Dies minimiert Leistungsverluste und erhöht die Effizienz in verschiedenen Anwendungen. Zudem ermöglicht die geringe Gate-Ladung von 48 nC schnelles Schalten, was in Hochfrequenzanwendungen von Vorteil ist.

Das Bauteil ist im kompakten TO-252AA (DPAK) Gehäuse untergebracht, das für seine hervorragende Wärmeableitung und einfache Montage bekannt ist. Mit einem maximalen Leistungsverlust von 140 W und einem Betriebstemperaturbereich von -55°C bis +175°C eignet sich der IRLR3110ZPBF für eine Vielzahl industrieller Anwendungen, bei denen hohe Zuverlässigkeit und Leistung gefordert sind.

Typische Einsatzgebiete für den IRLR3110ZPBF umfassen leistungsstarke Schaltanwendungen, Motorsteuerungen, DC-DC-Wandler, Leistungsregler und industrielle Steuerungen. Diese Vielseitigkeit und Leistungsfähigkeit machen den IRLR3110ZPBF zu einer bevorzugten Wahl in vielen Bereichen der Elektronik und Energieversorgung.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Funktion	N-Kanal MOSFET
Modell	IRLR3110ZPBF / IRLR3110ZTRPBF
vipitec Produktlinie
RoHS	Ja
Länge	7,49 mm
Breite	6,73 mm
Höhe	2,39 mm
Schalter
Max. Schaltstrom (Dauerbetrieb)	42 A
Transistor
Ausgangskapazität (C_oss)	310 pF
Eingangskapazität (C_iss)	3.980 pF
Einschaltwiderstand (RDS_ON)	16 mΩ
Gate-Source-Spannung	2,5 - 16 V
Gate-Spannung bei Einschaltwiderstand	4,5 V
Max. Schaltverzögerung	110 ns
Rückübertragungskapazität (C_rss)	130 pF
Sperrschichttemperatur	-55 - 175 °C
Transistor-Typ	N-Kanal MOSFET, nicht-invertierend/selbstsperrend
Treiber
Anzahl Treiber	1
Derating-Faktor	0,95 W/°C
Bauelement
Max. Verlustleistung	140 W
Anzahl Pins	3
Montageart	SMD
Max. Schaltspannung	100 V
Integrierte Schaltung
Gehäuse	DPAK / TO-252AA
