IRLR024NTRPBF, N-Kanal MOSFET, 55 V, 17 A, 45 W, 74 ns, SMD, DPAK/TO-252AA, TTL-/CMOS-kompatibel, -55..175 °C

Artikelnr.: 05-0010-01009 Kopiert!
🟢 69 Stück auf Lager

Menge

Stückpreis¹

1+

1,580000 €

Netto 1,327731 €

5+

1,448000 €

Netto 1,216807 €

10+

1,199000 €

Netto 1,007563 €

20+

1,071000 €

Netto 0,900000 €

50+

0,990800 €

Netto 0,832605 €

100+

0,941260 €

Netto 0,790975 €
1,58 €
inkl. MwSt. zzgl. Versand
Netto 1,327731 €

Menge

Gesamt: ¹

Lieferzeit

Der IRLR024NPBF, auch bekannt unter der Kurzbezeichnung IRLR024N, ist ein N-Kanal-MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) von Infineon Technologies. Dieses Bauteil zeichnet sich durch eine maximale Drain-Source-Spannung von 55 V und einen kontinuierlichen Drain-Strom von bis zu 17 A aus, was es ideal für leistungsintensive Anwendungen macht.

Ein herausragendes Merkmal des IRLR024NPBF ist sein äußerst niedriger Durchlasswiderstand (R_DS(on)) von maximal 65 mΩ bei einer Gate-Source-Spannung von 10 V. Dies minimiert Leistungsverluste und erhöht die Effizienz in verschiedenen Anwendungen. Zudem ermöglicht die geringe Gate-Ladung von 10 nC schnelles Schalten, was in Hochfrequenzanwendungen von Vorteil ist.

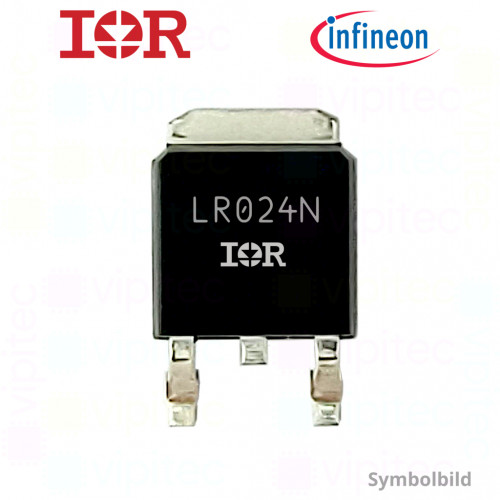

Das Bauteil ist im kompakten D-PAK (TO-252AA) Gehäuse untergebracht, das für seine hervorragende Wärmeableitung und einfache Montage bekannt ist. Mit einem maximalen Leistungsverlust von 45 W und einem Betriebstemperaturbereich von -55°C bis +175°C eignet sich der IRLR024NPBF für eine Vielzahl industrieller Anwendungen, bei denen hohe Zuverlässigkeit und Leistung gefordert sind.

Typische Einsatzgebiete für den IRLR024NPBF umfassen leistungsstarke Schaltanwendungen, Motorsteuerungen, DC-DC-Wandler, Leistungsregler und industrielle Steuerungen. Diese Vielseitigkeit und Leistungsfähigkeit machen den IRLR024NPBF zu einer bevorzugten Wahl in vielen Bereichen der Elektronik und Energieversorgung.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Funktion	N-Kanal MOSFET
Modell	IRLR024NTRPBF
vipitec Produktlinie
RoHS	Ja
Länge	7,49 mm
Breite	6,73 mm
Höhe	2,39 mm
Schalter
Max. Schaltstrom (Dauerbetrieb)	17 A
Transistor
Ausgangskapazität (C_oss)	130 pF
Eingangskapazität (C_iss)	480 pF
Einschaltwiderstand (RDS_ON)	80 mΩ
Gate-Source-Spannung	2 - 16 V
Gate-Spannung bei Einschaltwiderstand	5 V
Max. Schaltverzögerung	75 ns
Rückübertragungskapazität (C_rss)	61 pF
Sperrschichttemperatur	-55 - 175 °C
Transistor-Typ	N-Kanal MOSFET, nicht-invertierend/selbstsperrend
Treiber
Anzahl Treiber	1
Derating-Faktor	0,3 W/°C
Bauelement
Max. Verlustleistung	45 W
Anzahl Pins	3
Montageart	SMD
Max. Schaltspannung	55 V
Integrierte Schaltung
Gehäuse	DPAK/TO-252AA
