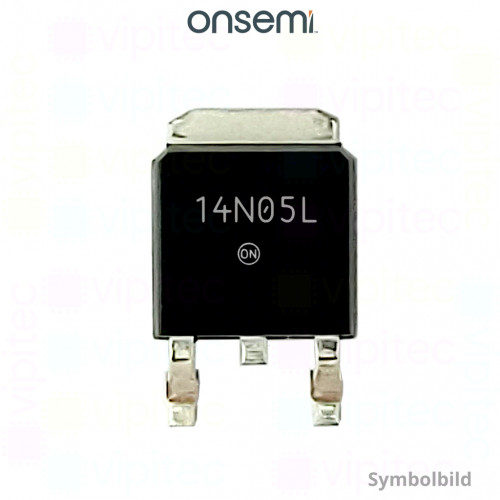

RFD14N05LSM, N-Kanal MOSFET, 50 V, 14 A, 48 W, 100 ns, SMD, DPAK/TO-252AA, TTL-/CMOS-kompatibel, -55..175 °C

Hersteller: ONSEMI
MPN: RFD14N05LSM
Artikelnr.: 05-0010-01013
Lagerbestand: 14

1,85 €
inkl. MwSt. zzgl. Versand
Netto 1,55462 €
Staffelpreise (je Stück)¹
ab 5 Stück: 1,17 €(Netto 0,98319 €)
ab 20 Stück: 0,84749 €(Netto 0,71218 €)
ab 50 Stück: 0,71300 €(Netto 0,59916 €)
ab 100 Stück: 0,64650 €(Netto 0,54328 €)

Menge

Der RFD14N05LSM ist ein N-Kanal MOSFET, der für Anwendungen mit einer maximalen Sperrspannung von 50 Volt und einem maximalen Drainstrom von 14 Ampere ausgelegt ist. Mit einer Gesamtleistungsaufnahme von bis zu 48 Watt und einer Schaltzeit von 100 Nanosekunden eignet sich dieser MOSFET besonders für schnelle Schaltanwendungen. Er ist in einem SMD-Gehäuse (DPAK/TO-252AA) erhältlich und bietet eine hohe Zuverlässigkeit in verschiedenen elektronischen Schaltungen.

Der RFD14N05LSM arbeitet im Temperaturbereich von -55°C bis 175°C, was ihn für den Einsatz in extremen Bedingungen geeignet macht. Zudem ist er TTL- und CMOS-kompatibel, wodurch er vielseitig in digitalen Schaltungen einsetzbar ist. Diese Eigenschaften machen den RFD14N05LSM zu einer soliden Wahl für Entwickler von Leistungselektronik und Steuerungssystemen.

Produkteigenschaften

Logistik
Verfügbarkeit	auf Lager
Allgemein
Funktion	N-Kanal MOSFET
Modell	RFD14N05LSM
RoHS-konform	Ja
Länge	7,49 mm
Breite	6,73 mm
Höhe	2,39 mm
Schalter
Max. Schaltstrom (Dauerbetrieb)	14 A
Transistor
Ausgangskapazität (C_oss)	185 pF
Eingangskapazität (C_iss)	670 pF
Einschaltwiderstand (RDS_ON)	100 mΩ
Gate-Source-Spannung	2 - 50 V
Gate-Spannung bei Einschaltwiderstand	5 V
Max. Schaltverzögerung	100 ns
Rückübertragungskapazität (C_rss)	50 pF
Sperrschichttemperatur	-55 - 175 °C
Transistor-Typ	N-Kanal MOSFET, nicht-invertierend/selbstsperrend
Treiber
Anzahl Treiber	1
Bauelement
Max. Verlustleistung	48 W
Anzahl Pins	3
Montageart	SMD
Max. Schaltspannung	50 V
Integrierte Schaltung
Gehäuse	DPAK/TO-252AA
