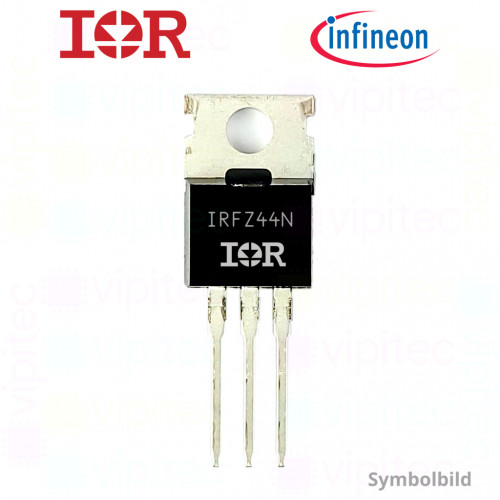

IRFZ44NPBF, N-Kanal MOSFET, 55 V, 49 A, 94 W, 60 ns, THT, TO-220AB, TTL-/CMOS-kompatibel, -55..175 °C

Hersteller: INFINEON
MPN: IRFZ44NPBF
Artikelnr.: 05-0010-00024
Lagerbestand: 323

1,55 €
inkl. MwSt. zzgl. Versand
Netto 1,30252 €
Staffelpreise (je Stück)¹
ab 5 Stück: 0,90 €(Netto 0,75630 €)
ab 20 Stück: 0,57999 €(Netto 0,48739 €)
ab 50 Stück: 0,44800 €(Netto 0,37647 €)
ab 100 Stück: 0,38300 €(Netto 0,32185 €)

Menge

Der IRFZ44NPBF, auch bekannt unter der Kurzbezeichnung IRFZ44N, ist ein leistungsstarker n-Kanal-MOSFET von Infineon Technologies, der für eine Vielzahl industrieller und privater Anwendungen entwickelt wurde. Mit einer Drain-Source-Spannung von bis zu 55 Volt und einer beeindruckenden Stromtragfähigkeit von 49 Ampere bei einer Temperatur von 25°C ist dieser MOSFET bestens geeignet für den Einsatz in DC-Motorsteuerungen, Schaltnetzteilen, Wechselrichtern, batteriebetriebenen Geräten und vielen anderen Bereichen. Dank seiner robusten Planar-Technologie und dem breiten sicheren Arbeitsbereich (Safe Operating Area) bietet er eine hohe Zuverlässigkeit und Langlebigkeit, selbst unter anspruchsvollen Betriebsbedingungen.

Ein herausragendes Merkmal des IRFZ44NPBF ist sein geringer Durchlasswiderstand von nur 17,5 Milliohm bei einer Gate-Spannung von 10 Volt und einem Drainstrom von 25 Ampere. Dadurch wird der Energieverlust minimiert, was die Effizienz des Systems erhöht und eine geringe Wärmeentwicklung gewährleistet. Mit einer maximalen Verlustleistung von 94 Watt und einem breiten Betriebstemperaturbereich von -55°C bis 175°C eignet sich der MOSFET auch für extreme Einsatzbedingungen.

Das Standardgehäuse TO-220AB, in dem der IRFZ44NPBF geliefert wird, erleichtert die Integration in bestehende Designs. Dieses Gehäuse ist für Durchsteckmontage ausgelegt und zeichnet sich durch eine effiziente Wärmeableitung aus. Dank der optimierten Parameter für Schaltfrequenzen unter 100 kHz ist der IRFZ44N ideal für Anwendungen mit niedrigeren Schaltgeschwindigkeiten, wo eine hohe Effizienz und Zuverlässigkeit erforderlich sind.

Entwickelt für den anspruchsvollen industriellen Einsatz sowie für den Hobbybereich, überzeugt der IRFZ44NPBF durch seine hohe Leistung und Vielseitigkeit. Ob in automatisierten Steuerungen, Energiemanagementsystemen oder einfachen DIY-Projekten, dieser MOSFET erfüllt zuverlässig die Anforderungen moderner Elektroniklösungen. Seine breite Verfügbarkeit und das Standarddesign machen ihn zu einer beliebten Wahl bei Entwicklern und Ingenieuren weltweit.

Produkteigenschaften

Logistik
Verfügbarkeit	auf Lager
Allgemein
Funktion	N-Kanal MOSFET
Modell	IRFZ44NPBF
RoHS-konform	Ja
Schalter
Max. Schaltstrom (Dauerbetrieb)	49 A
Transistor
Ausgangskapazität (C_oss)	360 pF
Eingangskapazität (C_iss)	1.470 pF
Einschaltwiderstand (RDS_ON)	17,5 mΩ
Gate-Source-Spannung	2 - 20 V
Gate-Spannung bei Einschaltwiderstand	10 V
Max. Schaltverzögerung	60 ns
Rückübertragungskapazität (C_rss)	88 pF
Sperrschichttemperatur	-55 - 175 °C
Transistor-Typ	N-Kanal MOSFET, nicht-invertierend/selbstsperrend
Treiber
Anzahl Treiber	1
Derating-Faktor	0,63 W/°C
Bauelement
Max. Verlustleistung	94 W
Anzahl Pins	3
Montageart	THT
Max. Schaltspannung	55 V
Integrierte Schaltung
Gehäuse	TO-220AB
