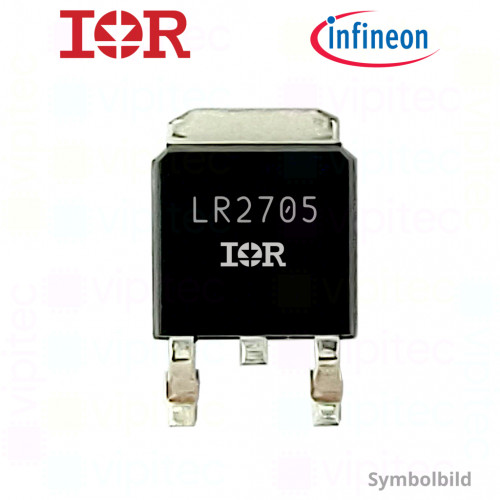

IRLR2705TRPBF, N-Kanal MOSFET, 55 V, 28 A, 68 W, 100 ns, SMD, DPAK/TO-252AA, TTL-/CMOS-kompatibel, -55..175 °C

Hersteller: INFINEON
MPN: IRLR2705TRPBF
Artikelnr.: 05-0010-01008
Lagerbestand: 17

1,50 €
inkl. MwSt. zzgl. Versand
Netto 1,26050 €
Staffelpreise (je Stück)¹
ab 5 Stück: 0,84 €(Netto 0,70588 €)
ab 20 Stück: 0,52251 €(Netto 0,43908 €)
ab 50 Stück: 0,39 €(Netto 0,32773 €)
ab 100 Stück: 0,32600 €(Netto 0,27395 €)

Menge

Der IRLR2705TRPBF ist ein N-Kanal MOSFET, der für den Einsatz in verschiedenen elektronischen Anwendungen konzipiert wurde. Mit einem maximalen Spannungsbereich von 55 V und einem kontinuierlichen Strom von 28 A bietet er eine Leistung von bis zu 68 W. Der Transistor ist mit einer Schaltzeit von 100 ns ausgestattet, was ihn für schnelle Schaltvorgänge geeignet macht. Zudem ist er im SMD-Gehäuse DPAK/TO-252AA erhältlich, was eine einfache Integration in moderne Leiterplattendesigns ermöglicht.

Dieser MOSFET ist sowohl TTL- als auch CMOS-kompatibel und unterstützt eine Betriebstemperaturspanne von -55 °C bis 175 °C. Diese Eigenschaften machen den IRLR2705TRPBF zu einer zuverlässigen Wahl für eine Vielzahl von Anwendungen, darunter Leistungssteuerung und Schaltanwendungen. Dank seiner robusten Konstruktion und vielseitigen Einsatzmöglichkeiten ist er eine wertvolle Komponente im Bereich der Elektronik.

Produkteigenschaften

Logistik
Verfügbarkeit	auf Lager
Allgemein
Funktion	N-Kanal MOSFET
Modell	IRLR2705TRPBF
RoHS-konform	Ja
Länge	7,49 mm
Breite	6,73 mm
Höhe	2,39 mm
Schalter
Max. Schaltstrom (Dauerbetrieb)	28 A
Transistor
Ausgangskapazität (C_oss)	220 pF
Eingangskapazität (C_iss)	880 pF
Einschaltwiderstand (RDS_ON)	51 mΩ
Gate-Source-Spannung	2 - 16 V
Gate-Spannung bei Einschaltwiderstand	5 V
Max. Schaltverzögerung	100 ns
Rückübertragungskapazität (C_rss)	94 pF
Sperrschichttemperatur	-55 - 175 °C
Transistor-Typ	N-Kanal MOSFET, nicht-invertierend/selbstsperrend
Treiber
Anzahl Treiber	1
Derating-Faktor	0,45 W/°C
Bauelement
Max. Verlustleistung	68 W
Anzahl Pins	3
Montageart	SMD
Max. Schaltspannung	55 V
Integrierte Schaltung
Gehäuse	DPAK / TO-252AA
Informationen zur Produktsicherheit
Hersteller	Infineon Technologies AG, Am Campeon 1-15, 85579 Neubiberg, DE, +49892340, info@infineon.com
Hersteller-Artikelnr.	IRLR2705TRPBF
