IRL1004PBF, N-Kanal MOSFET, 40 V, 130 A, 200 W, 210 ns, THT, TO-220AB, TTL-/CMOS-kompatibel, -55..175 °C

Hersteller: INFINEON
MPN: IRL1004PBF
Artikelnr.: 05-0010-00015
Lagerbestand: 18

2,85 €
inkl. MwSt. zzgl. Versand
Netto 2,39496 €
Staffelpreise (je Stück)¹
ab 5 Stück: 2,15 €(Netto 1,80672 €)
ab 20 Stück: 1,81250 €(Netto 1,52311 €)
ab 50 Stück: 1,67 €(Netto 1,40336 €)
ab 100 Stück: 1,59450 €(Netto 1,33992 €)

Menge

Der IRL1004PBF, auch bekannt unter der Kurzbezeichnung IRL1004, ist ein n-Kanal-HEXFET®-Power-MOSFET von Infineon Technologies. Dieses Bauteil zeichnet sich durch eine maximale Drain-Source-Spannung von 40 V und einen kontinuierlichen Drain-Strom von bis zu 130 A aus, was es ideal für leistungsintensive Anwendungen macht.

Ein bemerkenswertes Merkmal des IRL1004PBF ist sein äußerst niedriger Durchlasswiderstand (R_DS(on)) von maximal 6,5 mΩ bei einer Gate-Source-Spannung von 10 V. Dies minimiert Leistungsverluste und erhöht die Effizienz in verschiedenen Anwendungen. Zudem ermöglicht die geringe Gate-Ladung von 100 nC schnelles Schalten, was in Hochfrequenzanwendungen von Vorteil ist.

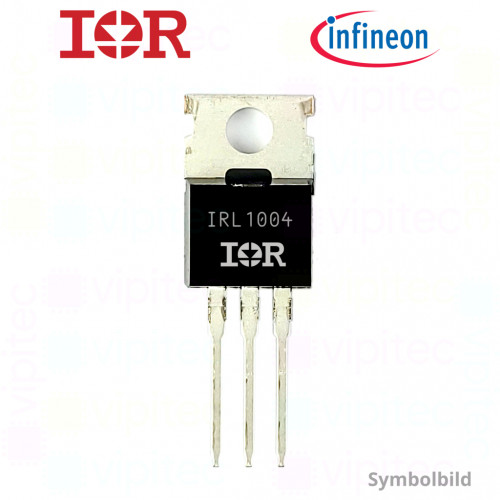

Das Bauteil ist im TO-220AB-Gehäuse untergebracht, das für seine hervorragende Wärmeableitung und einfache Montage bekannt ist. Mit einem maximalen Leistungsverlust von 200 W und einem Betriebstemperaturbereich von -55°C bis +175°C eignet sich der IRL1004PBF für eine Vielzahl industrieller Anwendungen, bei denen hohe Zuverlässigkeit und Leistung gefordert sind.

Produkteigenschaften

Logistik
Verfügbarkeit	auf Lager
Allgemein
Funktion	N-Kanal MOSFET
Modell	IRL1004PBF
RoHS-konform	Ja
Schalter
Max. Schaltstrom (Dauerbetrieb)	130 A
Transistor
Ausgangskapazität (C_oss)	1.480 pF
Eingangskapazität (C_iss)	5.330 pF
Einschaltwiderstand (RDS_ON)	9 mΩ
Gate-Source-Spannung	2 - 16 V
Gate-Spannung bei Einschaltwiderstand	4,5 V
Max. Schaltverzögerung	210 ns
Rückübertragungskapazität (C_rss)	320 pF
Sperrschichttemperatur	-55 - 175 °C
Transistor-Typ	N-Kanal MOSFET, nicht-invertierend/selbstsperrend
Treiber
Anzahl Treiber	1
Derating-Faktor	1,3 W/°C
Bauelement
Max. Verlustleistung	200 W
Anzahl Pins	3
Montageart	THT
Max. Schaltspannung	40 V
Integrierte Schaltung
Gehäuse	TO-220AB
Informationen zur Produktsicherheit
Hersteller	Infineon Technologies AG, Am Campeon 1-15, 85579 Neubiberg, DE, +49892340, info@infineon.com
Hersteller-Artikelnr.	IRL1004PBF
