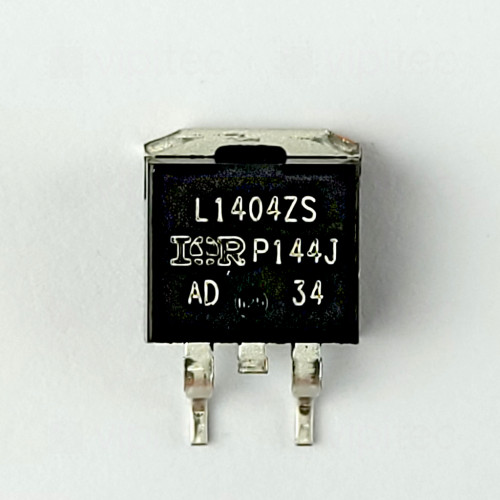

IRL1404ZSTRLPBF, N-Kanal MOSFET, 40 V, 120 A, 230 W, 180 ns, SMD, D2PAK/TO-263AB, TTL-/CMOS-kompatibel, -55..175 °C

Hersteller: INFINEON
MPN: IRL1404ZSTRLPBF
Artikelnr.: 05-0010-01024
Lagerbestand: 5

15,20 €
inkl. MwSt. zzgl. Versand
Netto 12,773109 €
Staffelpreise (je Stück)¹
ab 5 Stück: 4,32 €(Netto 3,630252 €)
ab 10 Stück: 3,975000 €(Netto 3,340336 €)
ab 20 Stück: 3,79 €(Netto 3,184874 €)
ab 50 Stück: 3,676000 €(Netto 3,089076 €)
ab 100 Stück: 3,601000 €(Netto 3,026050 €)

Menge

Der IRL1404ZSTRLPBF ist ein N-Kanal MOSFET, der für Anwendungen entwickelt wurde, die eine hohe Effizienz und Leistung erfordern. Mit einer maximalen Spannung von 40 V und einem Strom von bis zu 120 A bietet dieser Transistor eine Gesamtleistungsaufnahme von 230 W. Die Schaltzeit beträgt 180 ns, was ihn für schnelles Schalten in verschiedensten Anwendungen geeignet macht.

Der MOSFET ist im SMD-Gehäuse D2PAK/TO-263AB untergebracht und ist sowohl TTL- als auch CMOS-kompatibel. Er eignet sich für Betriebstemperaturen von -55 bis 175 °C. Diese Eigenschaften machen den IRL1404ZSTRLPBF zu einer vielseitigen Wahl für verschiedene elektronische Schaltungen und Systeme.

Produkteigenschaften

Logistik
Verfügbarkeit	auf Lager
Allgemein
Funktion	N-Kanal MOSFET
Modell	IRL1404ZSTRLPBF
RoHS-konform	Ja
Länge	11,3 mm
Breite	10,67 mm
Höhe	4,83 mm
Schalter
Max. Schaltstrom (Dauerbetrieb)	120 A
Transistor
Ausgangskapazität (C_oss)	970 pF
Eingangskapazität (C_iss)	5.080 pF
Einschaltwiderstand (RDS_ON)	4,7 mΩ
Gate-Source-Spannung	2,7 - 16 V
Gate-Spannung bei Einschaltwiderstand	5 V
Max. Schaltverzögerung	180 ns
Rückübertragungskapazität (C_rss)	570 pF
Sperrschichttemperatur	-55 - 175 °C
Transistor-Typ	N-Kanal MOSFET, nicht-invertierend/selbstsperrend
Treiber
Anzahl Treiber	1
Derating-Faktor	1,5 W/°C
Bauelement
Max. Verlustleistung	230 W
Anzahl Pins	3
Montageart	SMD
Max. Schaltspannung	40 V
Integrierte Schaltung
Gehäuse	D2PAK / TO-263AB
