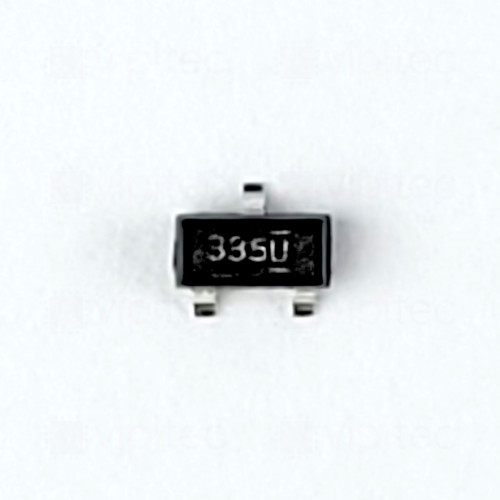

FDN335N, N-Kanal MOSFET, 20 V, 1,7 A, 500 mW, 20 ns, SMD, SuperSOT-3, TTL-/CMOS-kompatibel, -55..150 °C

Hersteller: ONSEMI
MPN: FDN335N
Artikelnr.: 05-0010-01020
Lagerbestand: 69

1,45 €
inkl. MwSt. zzgl. Versand
Netto 1,21849 €
Staffelpreise (je Stück)¹
ab 5 Stück: 0,78 €(Netto 0,65546 €)
ab 20 Stück: 0,46500 €(Netto 0,39076 €)
ab 50 Stück: 0,33400 €(Netto 0,28067 €)
ab 100 Stück: 0,27 €(Netto 0,22689 €)

Menge

Der FDN335N ist ein N-Kanal MOSFET, der für Anwendungen im Bereich der Leistungselektronik entwickelt wurde. Mit einer maximalen Drain-Source-Spannung von 20 V und einem kontinuierlichen Drain-Strom von 1,7 A eignet sich dieser Transistor für diverse Schaltungen. Er bietet eine Leistungsaufnahme von bis zu 500 mW und eine Schaltgeschwindigkeit von nur 20 ns, was ihn für hochfrequente Anwendungen prädestiniert. Der FDN335N ist im SuperSOT-3 Gehäuse als SMD-Bauteil erhältlich, was eine einfache Integration in kompakte Designs ermöglicht.

Zusätzlich ist der FDN335N TTL- und CMOS-kompatibel, wodurch er vielseitig in digitalen Schaltungen einsetzbar ist. Der Temperaturbereich für den Betrieb reicht von -55 °C bis 150 °C, wodurch dieser MOSFET in anspruchsvollen Umgebungen eingesetzt werden kann. Der FDN335N stellt somit eine zuverlässige Option für Entwickler dar, die Komponenten für unterschiedlichste elektronische Anwendungen suchen.

Produkteigenschaften

Logistik
Verfügbarkeit	auf Lager
Allgemein
Funktion	N-Kanal MOSFET
Modell	FDN335N
RoHS-konform	Ja
Länge	2,92 mm
Breite	1,4 mm
Höhe	0,93 mm
Schalter
Max. Schaltstrom (Dauerbetrieb)	1,7 A
Transistor
Ausgangskapazität (C_oss)	80 pF
Eingangskapazität (C_iss)	310 pF
Einschaltwiderstand (RDS_ON)	70 mΩ
Gate-Source-Spannung	1,5 - 8 V
Gate-Spannung bei Einschaltwiderstand	4,5 V
Max. Schaltverzögerung	20 ns
Rückübertragungskapazität (C_rss)	40 pF
Sperrschichttemperatur	-55 - 150 °C
Transistor-Typ	N-Kanal MOSFET, nicht-invertierend/selbstsperrend
Treiber
Anzahl Treiber	1
Bauelement
Max. Verlustleistung	500 mW
Anzahl Pins	3
Montageart	SMD
Max. Schaltspannung	20 V
Integrierte Schaltung
Gehäuse	SuperSOT-3
