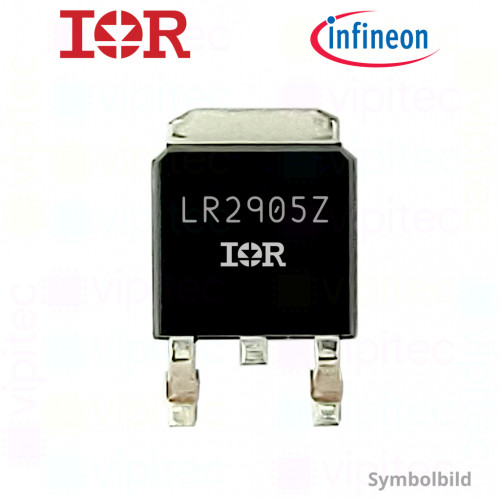

IRLR2905ZTRPBF, N-Kanal MOSFET, 55 V, 42 A, 110 W, 130 ns, SMD, DPAK/TO-252AA, TTL-/CMOS-kompatibel, -55..175 °C

Artikelnr.: 05-0010-01015 Kopiert!
🟢 5939 Stück auf Lager

Menge

Stückpreis¹

1+

2,170000 €

Netto 1,823529 €

5+

1,020000 €

Netto 0,857143 €

10+

0,969000 €

Netto 0,814286 €

20+

0,629850 €

Netto 0,529286 €

50+

0,497600 €

Netto 0,418151 €

100+

0,472720 €

Netto 0,397244 €
2,17 €
inkl. MwSt. zzgl. Versand
Netto 1,823529 €

Menge

Gesamt: ¹

Lieferzeit

Der IRLR2905ZTRPBF, auch bekannt unter der Kurzbezeichnung IRLR2905Z, ist ein N-Kanal-MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) von Infineon Technologies. Dieses Bauteil zeichnet sich durch eine maximale Drain-Source-Spannung von 55 V und einen kontinuierlichen Drain-Strom von bis zu 42 A aus, was es ideal für leistungsintensive Anwendungen macht.

Ein herausragendes Merkmal des IRLR2905ZTRPBF ist sein äußerst niedriger Durchlasswiderstand (R_DS(on)) von maximal 13,5 mΩ bei einer Gate-Source-Spannung von 10 V. Dies minimiert Leistungsverluste und erhöht die Effizienz in verschiedenen Anwendungen. Zudem ermöglicht die geringe Gate-Ladung von 35 nC schnelles Schalten, was in Hochfrequenzanwendungen von Vorteil ist.

Das Bauteil ist im kompakten TO-252AA (DPAK) Gehäuse untergebracht, das für seine hervorragende Wärmeableitung und einfache Montage bekannt ist. Mit einem maximalen Leistungsverlust von 110 W und einem Betriebstemperaturbereich von -55°C bis +175°C eignet sich der IRLR2905ZTRPBF für eine Vielzahl industrieller Anwendungen, bei denen hohe Zuverlässigkeit und Leistung gefordert sind.

Typische Einsatzgebiete für den IRLR2905ZTRPBF umfassen leistungsstarke Schaltanwendungen, Motorsteuerungen, DC-DC-Wandler, Leistungsregler und industrielle Steuerungen. Diese Vielseitigkeit und Leistungsfähigkeit machen den IRLR2905ZTRPBF zu einer bevorzugten Wahl in vielen Bereichen der Elektronik und Energieversorgung.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Funktion	N-Kanal MOSFET
Modell	IRLR2905ZTRPBF
vipitec Produktlinie
RoHS	Ja
Länge	7,49 mm
Breite	6,73 mm
Höhe	2,39 mm
Schalter
Max. Schaltstrom (Dauerbetrieb)	42 A
Transistor
Ausgangskapazität (C_oss)	230 pF
Eingangskapazität (C_iss)	1.570 pF
Einschaltwiderstand (RDS_ON)	20 mΩ
Gate-Source-Spannung	3 - 16 V
Gate-Spannung bei Einschaltwiderstand	5 V
Max. Schaltverzögerung	130 ns
Rückübertragungskapazität (C_rss)	130 pF
Sperrschichttemperatur	-55 - 175 °C
Transistor-Typ	N-Kanal MOSFET, nicht-invertierend/selbstsperrend
Treiber
Anzahl Treiber	1
Derating-Faktor	0,72 W/°C
Bauelement
Max. Verlustleistung	110 W
Anzahl Pins	3
Montageart	SMD
Max. Schaltspannung	55 V
Integrierte Schaltung
Gehäuse	DPAK / TO-252AA
