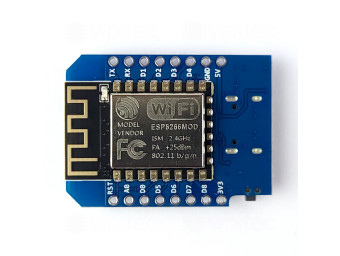

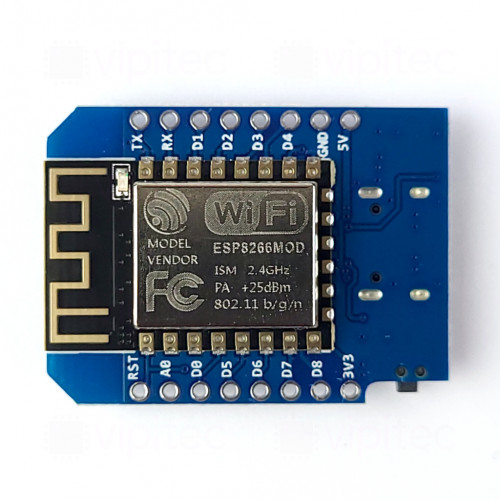

D1 Mini Entwicklungsboard, ESP8266, CH340, USB-C

  • MPN: 06-0003-00005
  • Artikelnr.: 06-0003-00005
  • Lagerbestand: nicht auf Lager

Kompaktes Design für maximale Vielseitigkeit

Der D1 Mini ESP8266 ist ein kompaktes und leistungsstarkes Entwicklungsboard, ideal für Hobbyelektroniker, Ingenieure und alle Technikbegeisterten. Er zeichnet sich durch ein herausragendes Preis-/Leistungsverhältnis aus und eignet sich für eine Vielzahl von Elektronikprojekten, z.B. in den Bereichen Robotik, Steuerungen, Sensoransteuerung, Datenerfassung und -analyse, Smart Home, Wearables und IoT.

Passende Stift- und Buchsenleisten für maximale Flexibilität

Alle zur Funktion notwendigen Komponenten sind bereits auf der Platine verlötet, inklusive dem USB-Anschluss.
Beigelegt sind zwei passende Stiftleisten sowie vier Buchsenleisten, die bei Bedarf eingelötet werden können, um den D1 Mini mit einem Breadboard oder einem Shield zu verbinden.

Lieferumfang

  • 1x D1 Mini ESP8266 Entwicklungsboard mit USB-C-Anschluss und vorinstalliertem Arduino®-kompatiblen Bootloader
  • 2x 1x8-Stiftleisten
  • 2x 1x8-Buchsenleisten (Standardgröße)
  • 2x 1x8-Buchsenleisten (mit langen Beinen)

Installationshinweise

Für den CH340 USB-Controller ist ein Treiber erforderlich, den wir Ihnen auf Anfrage gerne bereitstellen können.
Zur Programmierung des Controllers über die Arduino IDE gehen Sie wie folgt vor:
  1. Stellen Sie sicher, dass die neuste Version der Arduino IDE installiert ist.
  2. Tragen Sie in den Einstellungen unter der Option Zusätzliche Boardverwalter-URLs die URL
    https://arduino.esp8266.com/stable/package_esp8266com_index.json
    ein (ggf. durch Komma von bestehenden URLs trennen).
  3. Wechseln Sie zur Board-Verwaltung (Werkzeuge - Board - Board-Verwaltung... oder zweites Symbol am linken Rand) und installieren sie das Paket esp8266.
  4. Wählen Sie im Menü das Board LOLIN(WEMOS) D1 R2 & mini aus.
  5. Öffnen Sie den Sketch, den Sie hochladen möchten. Als einfacher Test eignet sich der Sketch Blink, den Sie im Menü unter Datei - Beispiele - ESP8266 - Blink finden.
  6. Klicken Sie auf die Upload-Schaltfläche, um den Sketch auf den D1 Mini hochzuladen.

Produkteigenschaften

Allgemein
Modell D1 Mini ESP8266 USB-C
USB-Typ USB-C
Betriebsspannung (DC) 3,3 V
Eingangsspannung (DC) 4,5 - 5,5 V
Länge 34,3 mm
Breite 25,6 mm
Höhe 7,7 mm
Entwicklungsboard
Bootloader Arduino®-kompatibel
Bauelement
Rastermaß (RM) 2,54 mm
Integrierte Schaltung
Speicherkapazität (Instruction RAM) 64 KB
Speicherkapazität (User RAM) 80 KB
Taktfrequenz 80 MHz
Speicherkapazität (Flash) 4 MB
Speicherkapazität (EEPROM) 4 KB
Informationen zur Produktsicherheit
Hersteller vipitec, Victor-Philipp Negoescu, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de
Hersteller-Artikelnr. 06-0003-00005
Irrtümer vorbehalten
